Question

Теоретические основы электротехники

Answer 1

Відповідь:

Пояснення:

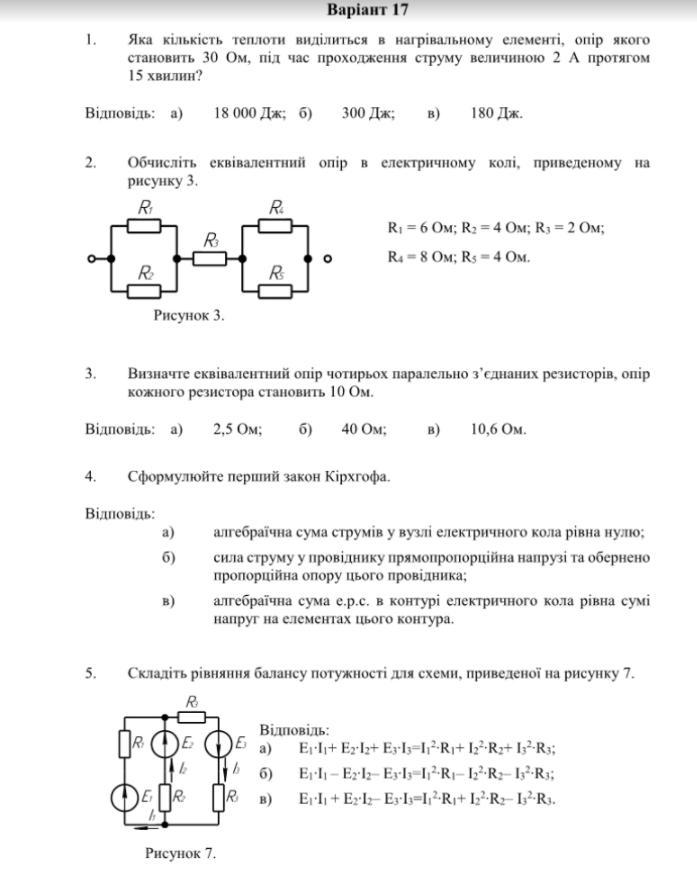

1)

По закону Джоуля-Ленца, теплота равна:

$Q=I^2Rt$

Подставим значение, переведя минуты в секунды:

$Q=2^2*30*900 = 120*900 = 108000$ Дж

2)

На схеме дано эл. круг со смешанным соединением резисторов, поэтому суммарное сопротивление будет равно сумме упрощенных частей:

$\frac{1}{R_1_2} = \frac{1}{R_1}+\frac{1}{R_2} = \frac{1}{6}+\frac{1}{4} = \frac{10}{24} \\R_1_2 = \frac{24}{10} = 2.4\\\frac{1}{R_4_5} = \frac{1}{R_4}+\frac{1}{R_5} = \frac{1}{8}+\frac{1}{4} = \frac{1}{8}+\frac{2}{8} = \frac{3}{8}\\R_4_5 = \frac{8}{3} = 2\frac{2}{3}$

Используем перевернутое сложение сопротивлений, поскольку так они складываются при паралельном соединении.

Итого:

$R=R_1_2+R_3+R_4_5 = 2.4+2+2\frac{2}{3} = 4.4+ 2\frac{2}{3} = \\4\frac{4}{10}+2\frac{2}{3} = \frac{44}{10}+\frac{8}{3} = \frac{132}{30} +\frac{80}{30} = \frac{212}{30} = 7\frac{1}{15} Om$

3) $\frac{1}{R_1_2_3_4} = \frac{1}{R_1}+\frac{1}{R_2}+\frac{1}{R_3}+\frac{1}{R_4} = \frac{1}{10}+\frac{1}{10}+\frac{1}{10}+\frac{1}{10} = \frac{4}{10}\\R_1_2_3_4 = \frac{4}{10}^-^1 = \frac{10}{4} = 2.5 Om$

4)a

5) У нас все направления токов совпадают с ЭДС, поэтому выбираем такую формулу, где в левой части все множители со знаком плюс(а).
