СРОЧНО!!ДАЮ 100 БАЛЛОВ

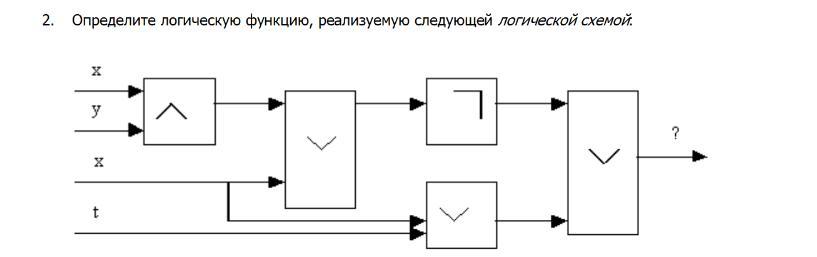

Определите логическую функцию, реализуемую следующей логической схемой:

Answer 1

Ответ:

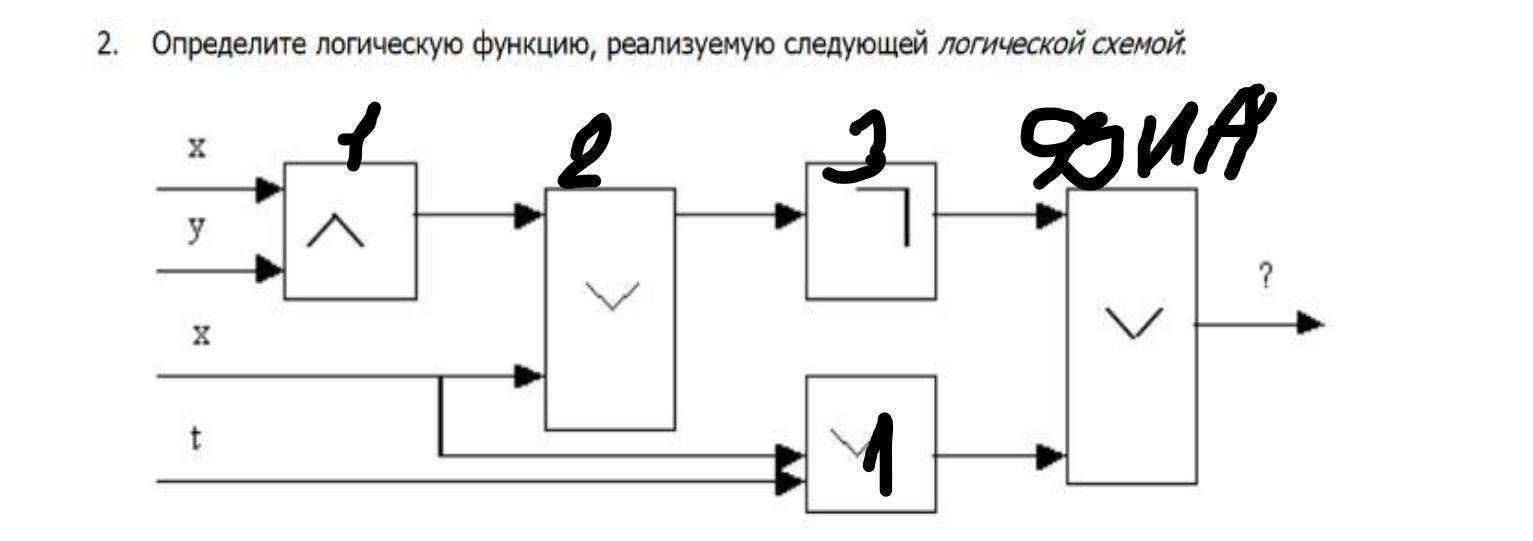

Первая операция сверху(см. рис.) - X и Y. Вторая - (Х и У) или Х, 3 - не((Х и У) или Х). Подставляем её в финальную операцию. Потом первая снизу - Х и Т.

Подставляем. Получаем:  не((Х и У) или Х) или (Х и Т).
