Question

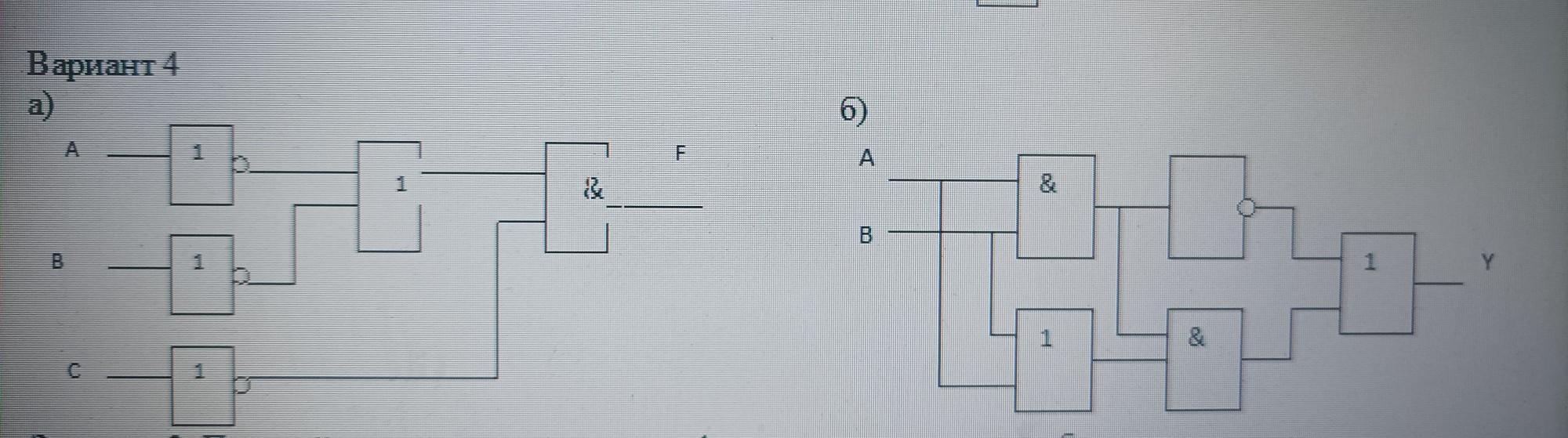

Запишите логическую функцию, описывающую состояние логической схемы. Составьте таблицу истинности. ​

Answer 1

Ответ:

ABC    A*B  B*C   A*B+B*C     F

000      0        0          0            1

001      0        0          0            1

010     0         0          0            1

011      0        1          1            0

100      0        0          0            1

101      0        0          0            1

110       1       0           1            0

111       1       1           1            0

Объяснение:
