Question

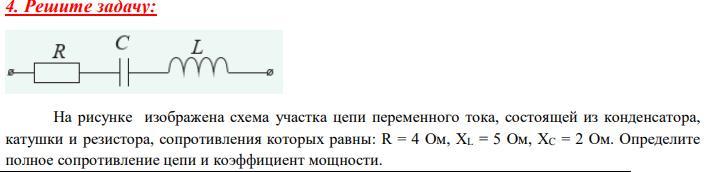

На рисунке изображена схема участка цепи переменного тока, состоящей из конденсатора,
катушки и резистора, сопротивления которых равны: R = 4 Ом, XL = 5 Ом, XC = 2 Ом. Определите
полное сопротивление цепи и коэффициент мощности

Answer 1

Ответ:

Z=5 Om,  cosфи=R/Z=4/5=0.8 или 0.8arccos=36.86°

Объяснение:

Z=√R²+(XL-XC)²=√4²+(5-2)²=√16+9=5 Om,

cos фи-R/Z=4/5=0.8
