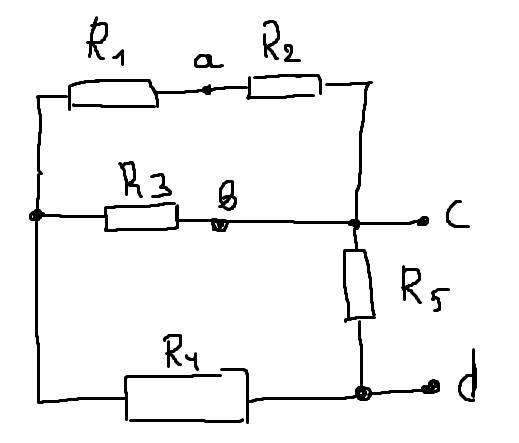

Определить сопротивление Ra-b при замкнутых зажимах c-d

Answer 1

Ответ:

Объяснение:

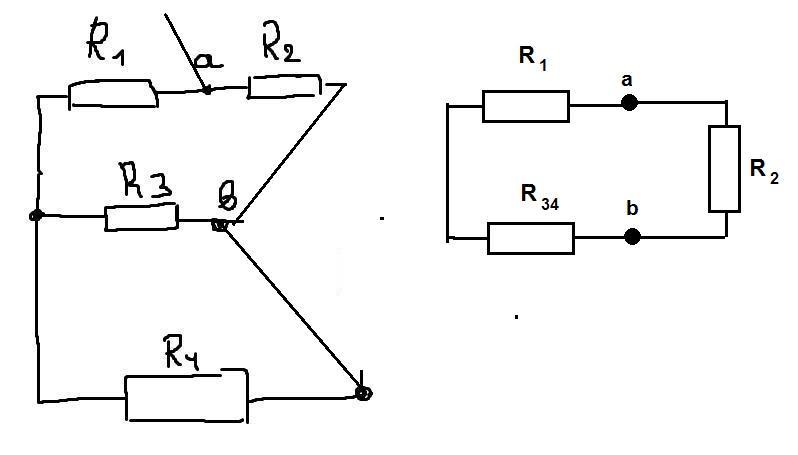

Зажимы c и d замкнуты. Схема преобразуется.

Относительно зажимов a и b:

Резисторы соединены R₃ и R₄ соединены параллельно, поэтому:

R₃₄ = R₃·R₄/(R₃ + R₄)

Резисторы R₁ и R₃₄ соединены последовательно:

R₁₃₄ = R₁ + R₃₄ = R₁ + R₃·R₄/(R₃ + R₄)

И, общее сопротивление:

Rобщ = R₂·R₁₃₄ / (R₂ + R₁₃₄)
