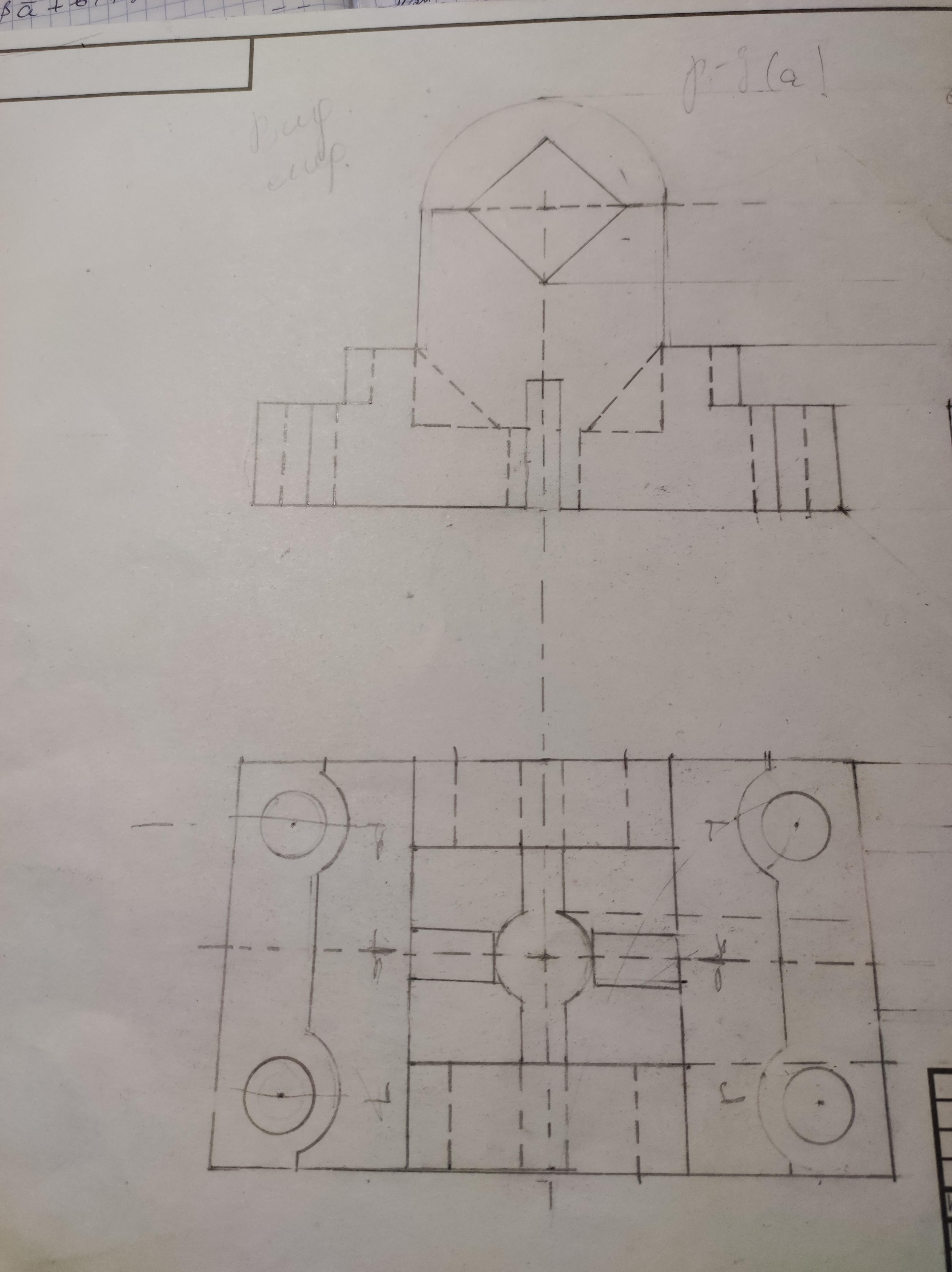

Скажите пожалуйста, где будет горизонтальный разрез?(То есть где штриховать на виде спереди)?

Answer 1

Ответ:

Объяснение:

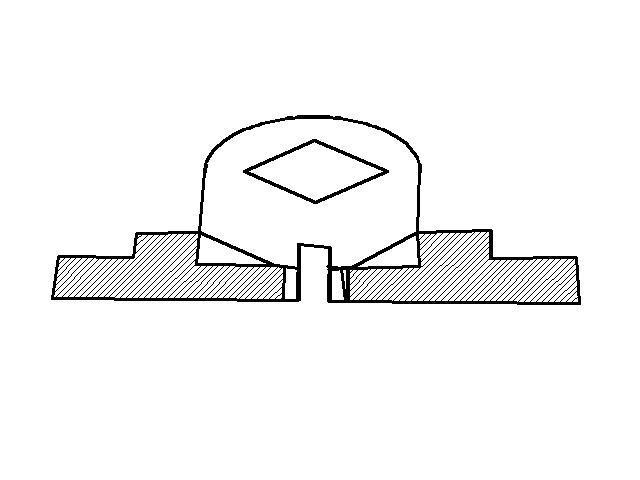

Если простой фронтальный разрез, то штриховать нужно область см. картинку.

Все невидимые (штриховые) линии из области разреза нужно убрать.

Обозначать этот разрез не нужно, т.к. выполнен по оси симметрии.

Извините, как смогла обвести Вашу деталь так и получилось..

Удачи Вам!
