Question

Помогите пожалуйста

Техническая механика реакции опор
1

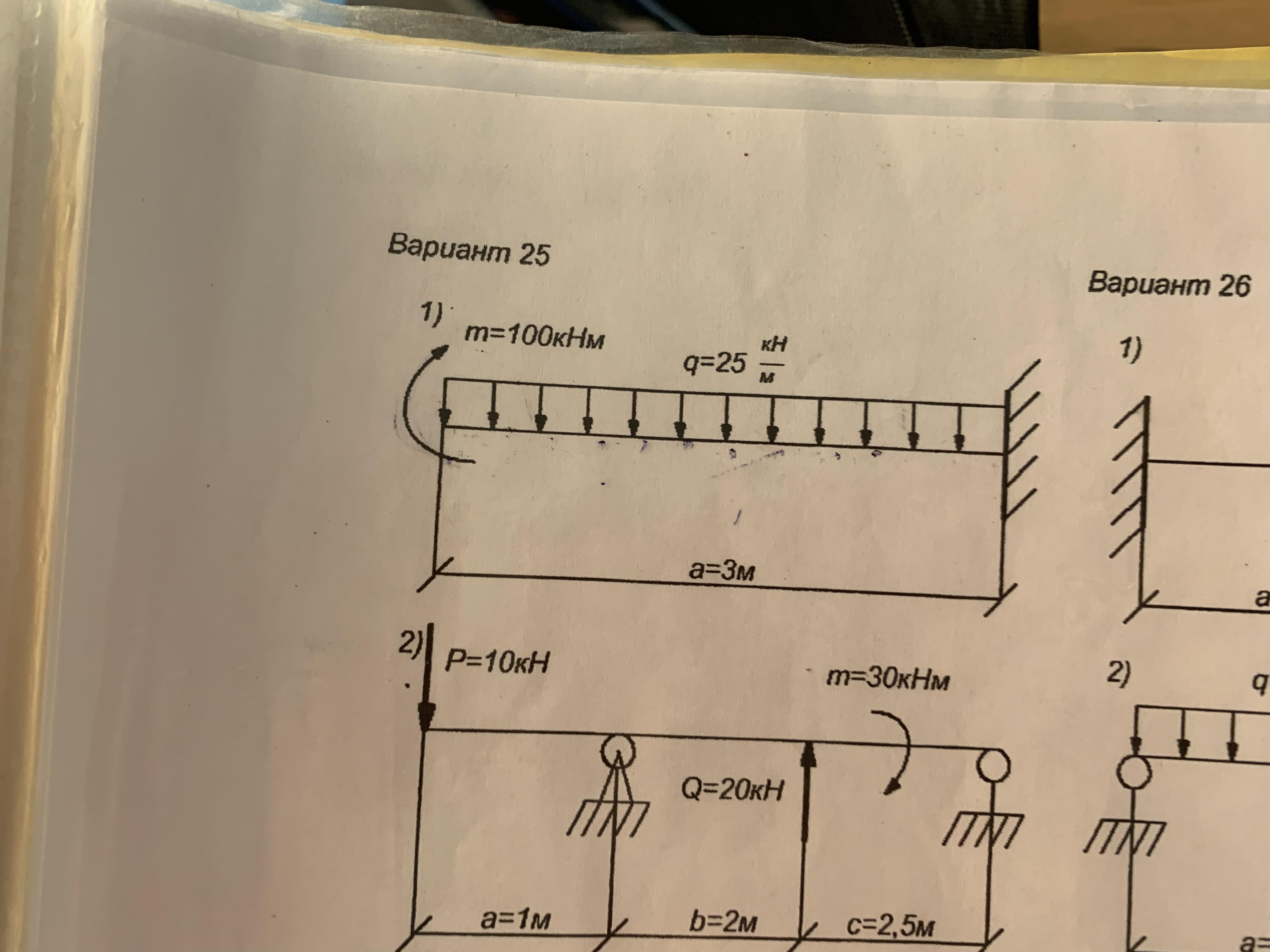

Верхняя задача

Answer 1

Ответ:

Объяснение:

Жестко защемленная балка.

∑Rх=0

Сил, направленных относительно оси х нет.

∑Ry=0

Реакцию опоры относительно оси y направляем вверх.

Действует равномерно распределенная нагрузка:

Составляем уравнение:

Ry-q*l=0

Ry=q*l=25*3=75кН.

Составляем уравнение моментов относительно точки защемления балки: моменты направленные по часовой стрелке со знаком + , против часовой стрелки со знаком (-) :

∑M=0

M=m-ql²/2=100-25*3²/2=100-112,5=-12,5кН*м

Значит удерживающий момент направлен против часовой стрелки.

Давно это было, может что-то и не так.
