Question

Здравствуйте! Прошу помощи в следующем вопросе:
Заданы все сопротивления и напряжения Uab.
Требуется:
1) найти общее сопротивление схемы относительно зажимов а-b;
2) определить токи во всех ветвях.
Uab=10 В, r1=5 Ом, r2=3 Ом, r3=3 Ом, r4=4 Ом, r5=4 Ом, r6=6 Ом

Answer 1

Ответ:

Объяснение:

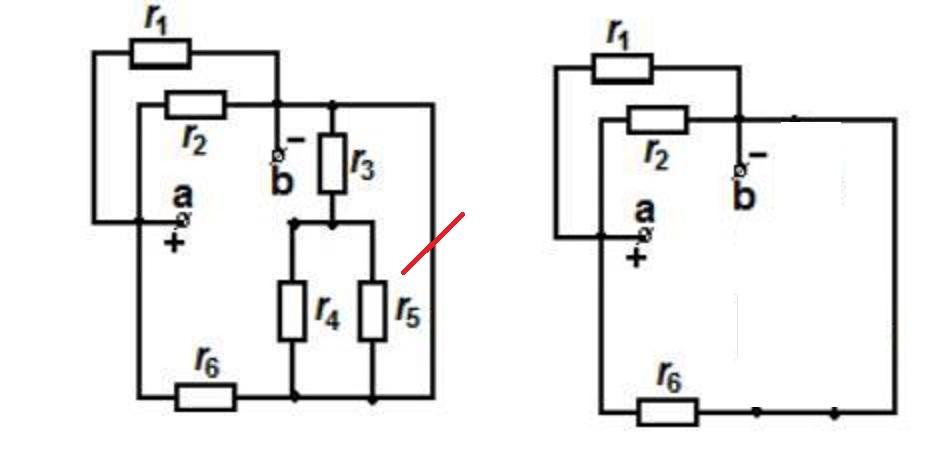

Обратим внимание на правую перемычку (на схеме я ее пометил красным отрезком).

Таким образом их схемы вырублены резисторы r₃, r₄ и r₅.

Остаются в цепи три резистора, соединенных параллельно: r₁, r₂ и r₆.

1)

1/R = 1/r₁ + 1/r₂ + 1/r₆

1/R = 1/5 + 1/3 + 1/6

1/R = (6 + 10 + 5) / 30 = 21/30

R = 30/21 ≈ 1,4 Ом

2)

I₁ = U / r₁ = 10/5 = 2 А

I₂ = U / r₂ = 10/3 ≈ 3,3 А

I₆ = U / r₆ = 10/6 ≈ 1,7 А
