Предмет: Физика, автор: grishaplay

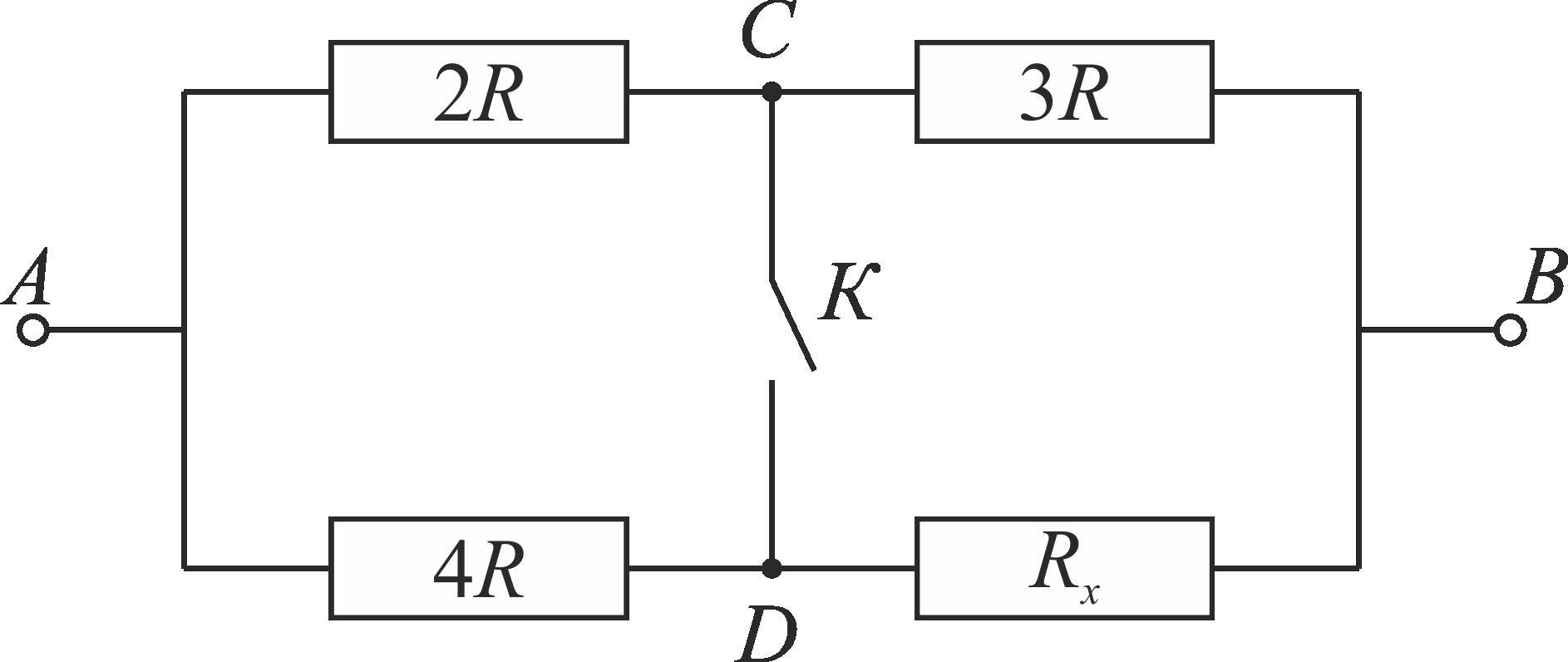

В электрической цепи, схема которой изображена на рисунке общее сопротивление между клеммами A и B не изменяется при замыкании ключа K. Определите сопротивление R(x), если R = 4 Ом. Ответ выразите в Ом, округлив до целых.

Приложения:

IUV: общее сопротивление между клеммами A и B не изменяется при замыкании ключа K значит мост сбалансирован , значит rx = 6R

grishaplay: Спасибо, то есть ответ 24 Ом)

IUV: нет, это rx = 6r
сопротивление верхней цепи 5

IUV: сори, дочитал вопрос до конца, ответ действительно 6*4=24 Ом

Ответы

Автор ответа: DedStar

Ответ:

Объяснение:

По формуле мостика Уинстона:

2R / 4R = 3R / Rₓ

1/2 = 3R/Rₓ

Rₓ = 6R

Rₓ = 6·4 = 24 Ом
