Question

1)Определите эквивалентное сопротивление проволочной сети изображённой на рисунке если (вне зависимости от длины) сопротивление каждого проводника между соседними выделенными точками к которым он подключён равно r=240 ом. Ответ выразите в омах, до целого числа округлите. 2) в условиях предыдущей задачи найдите какое будет напряжение между точками а и в если к выводам участка цепи подсоединить идеальную батарейку с напряжением 9 в. Ответ выразите в Вольтах, округлив до целого числа.
Ответ нужен на №2

Answer 1

Ответ:

Объяснение:

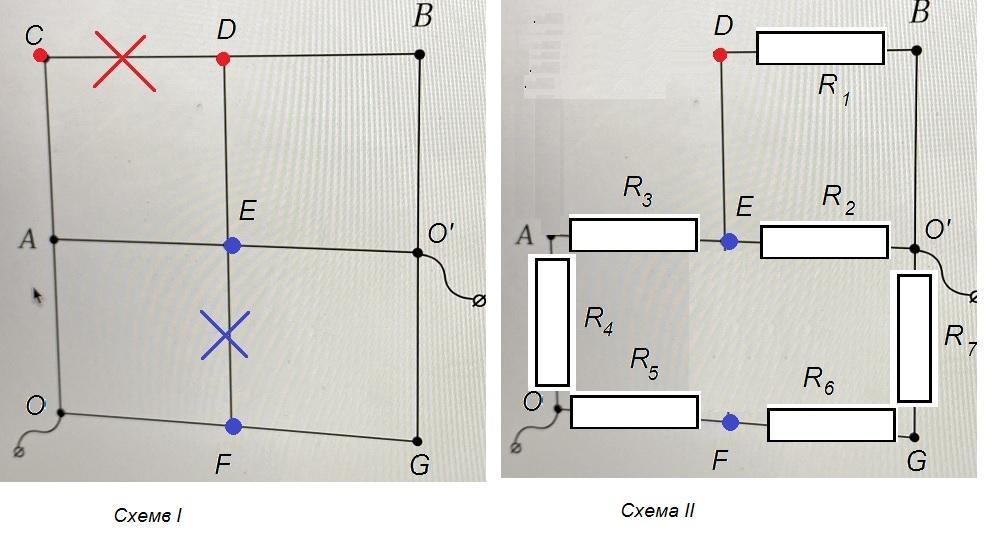

Потенциал точек C и D, а также точек Е и F - одинаков (схема I)

Ток через эти сопротивления не течет. Удаляем эти сопротивления (схема II)

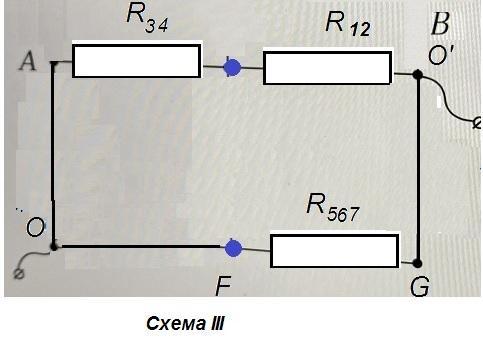

Упрощаем схему (схема III)

Имеем:

R₁ = 720 Ом

R₁₂ = 180 Ом

R₁₃₄ = 660 Ом

R₅₆₇ = 720 Ом

Rэкв = 720·660 / (720 + 660) ≈ 340 Ом

I = U / R = 9 / 330 ≈ 0,03 А

Uаb = 9 В
