Question

Помогите пожалуйста с физикой!
Определить сопротивление RАВ между клеммами А и В в схеме, изображенной на рисунке. Величина сопротивления R=10 Ом.

Ответ записать в Ом.

Answer 1

Ответ:

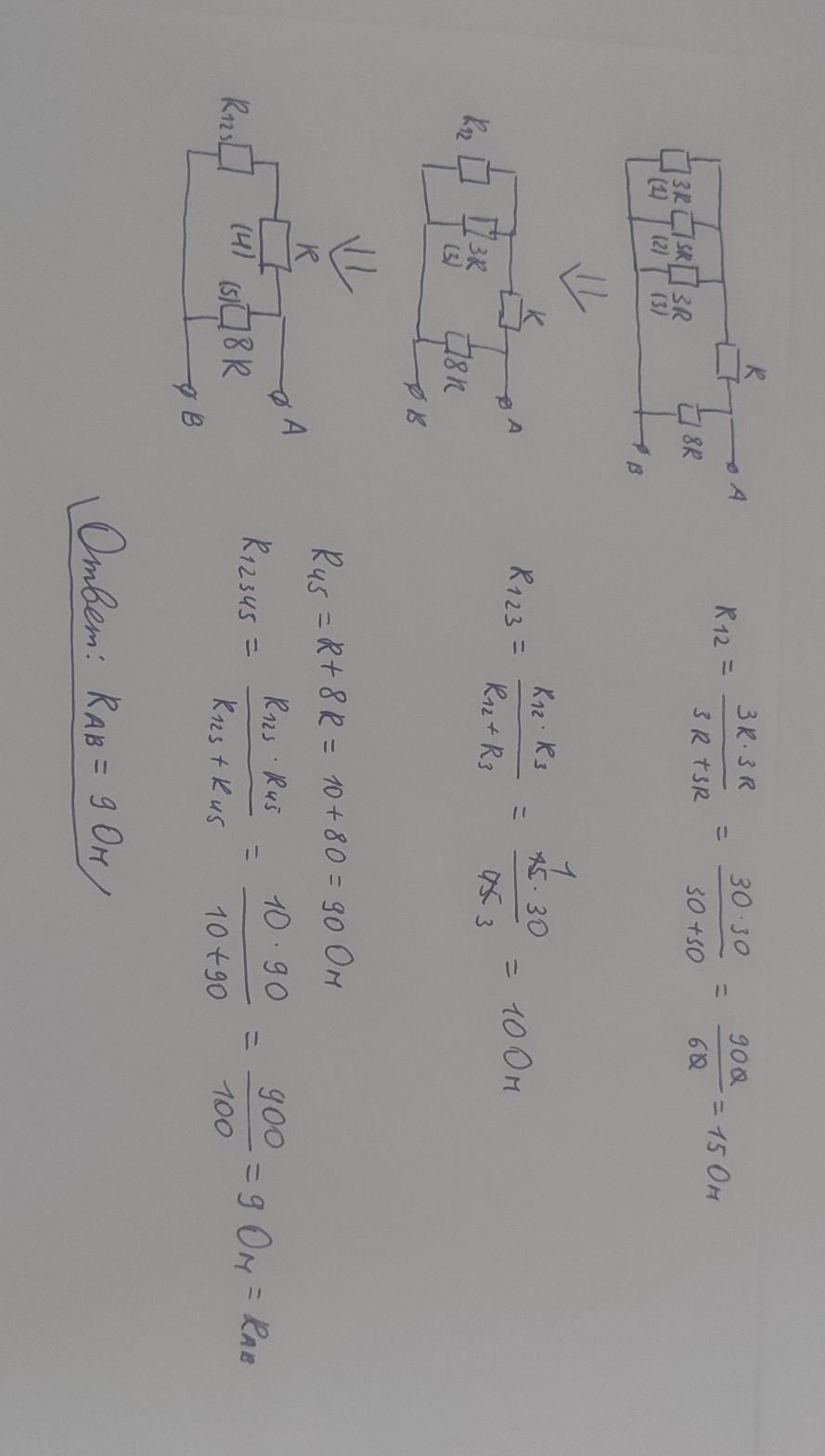

ответ представлен на фотографии

Answer 2

Три резистора слева по схеме соединены параллельно:

      1/R₁₂₃ = 1/R₁ +1/R₂ +1/R₃ = 1/30 + 1/30 + 1/30 = 1/10

      R₁₂₃ = 10 (Ом)

Левая группа резисторов соединена с верхним последовательно:

      R₁₂₃₄ = R₁₂₃ + R₄ = 10 + 10 = 20 (Ом)

Резистор с сопротивлением 8R соединен с остальной цепью параллельно. Общее сопротивление цепи:

      R = R₁₂₃₄R₅/(R₁₂₃₄+R₅) = 1600 : 100 = 16 (Ом)
