Question

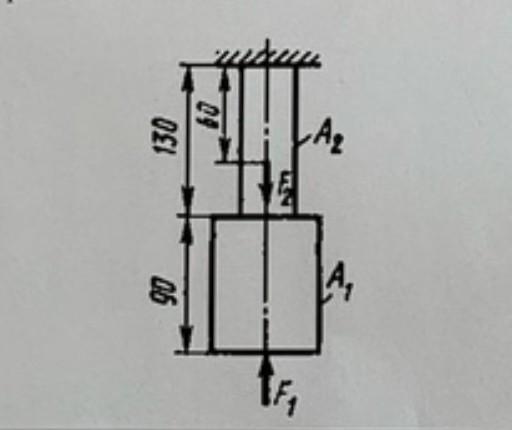

ПОМОГИТЕ РЕШИТЬ ЗАДАЧУ!! пожалуйста. Двухступенчатый стальной брус, длины которого указаны на схеме, нагружен силами F1 и F2. Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить удлинение (укорочение) бруса приняв Е= 2-10^5 Мпа.
F1= 14 кН
F2= 18 кН
А1= 40 мм^2
А2= 25 мм^2​

Answer 1

Ответ:

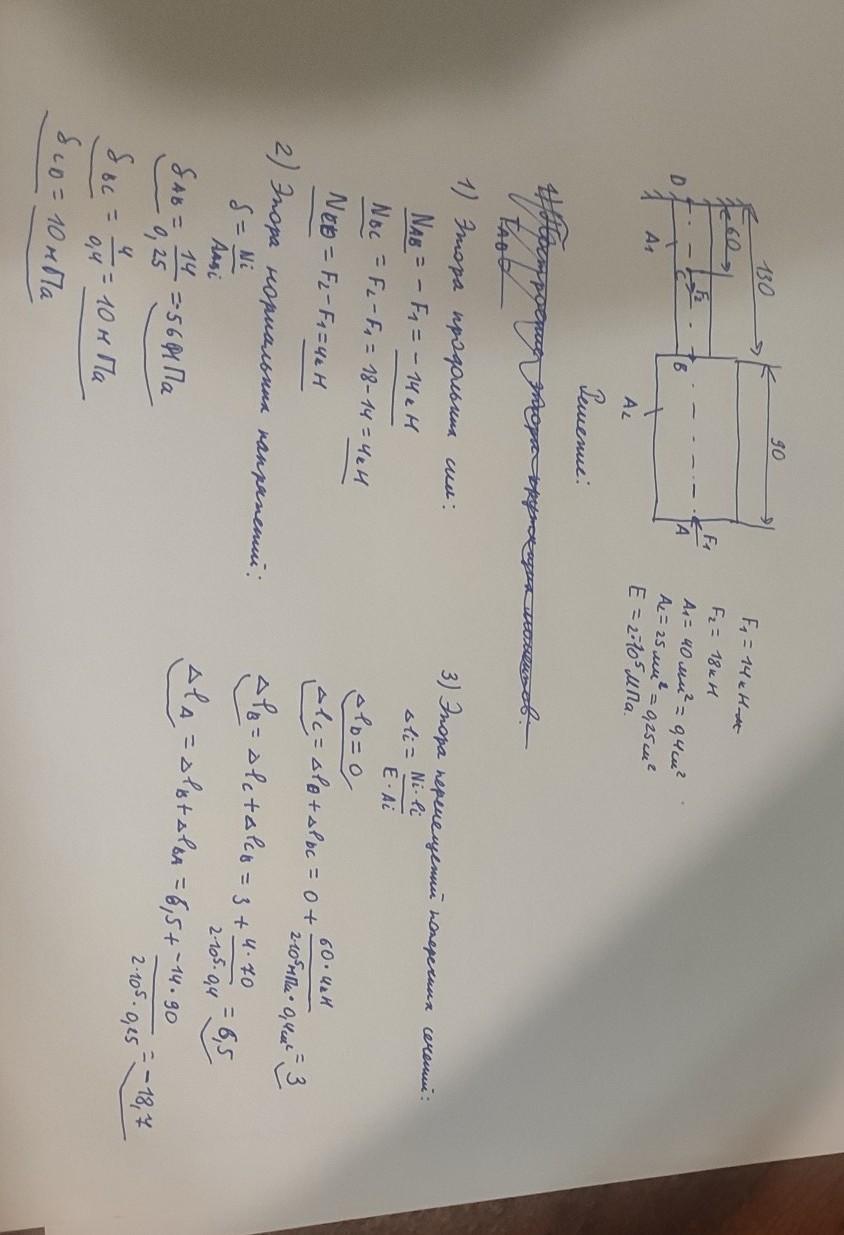

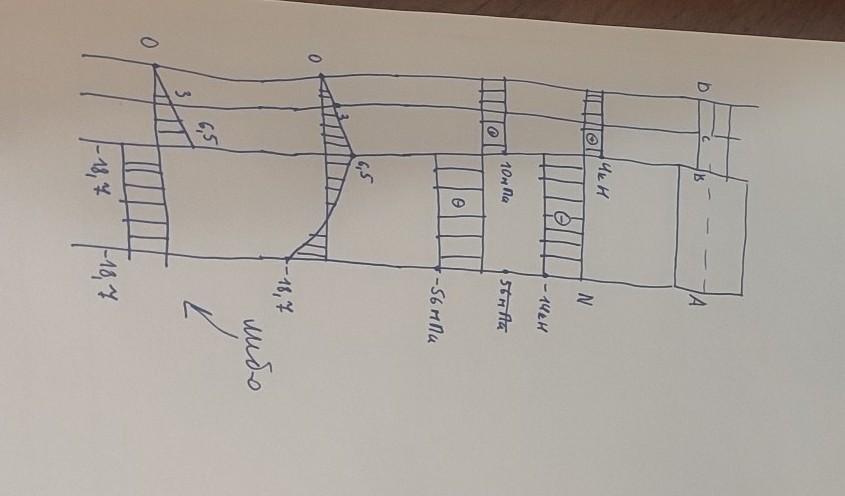

возможно вот так,но точно не уверен
