Question

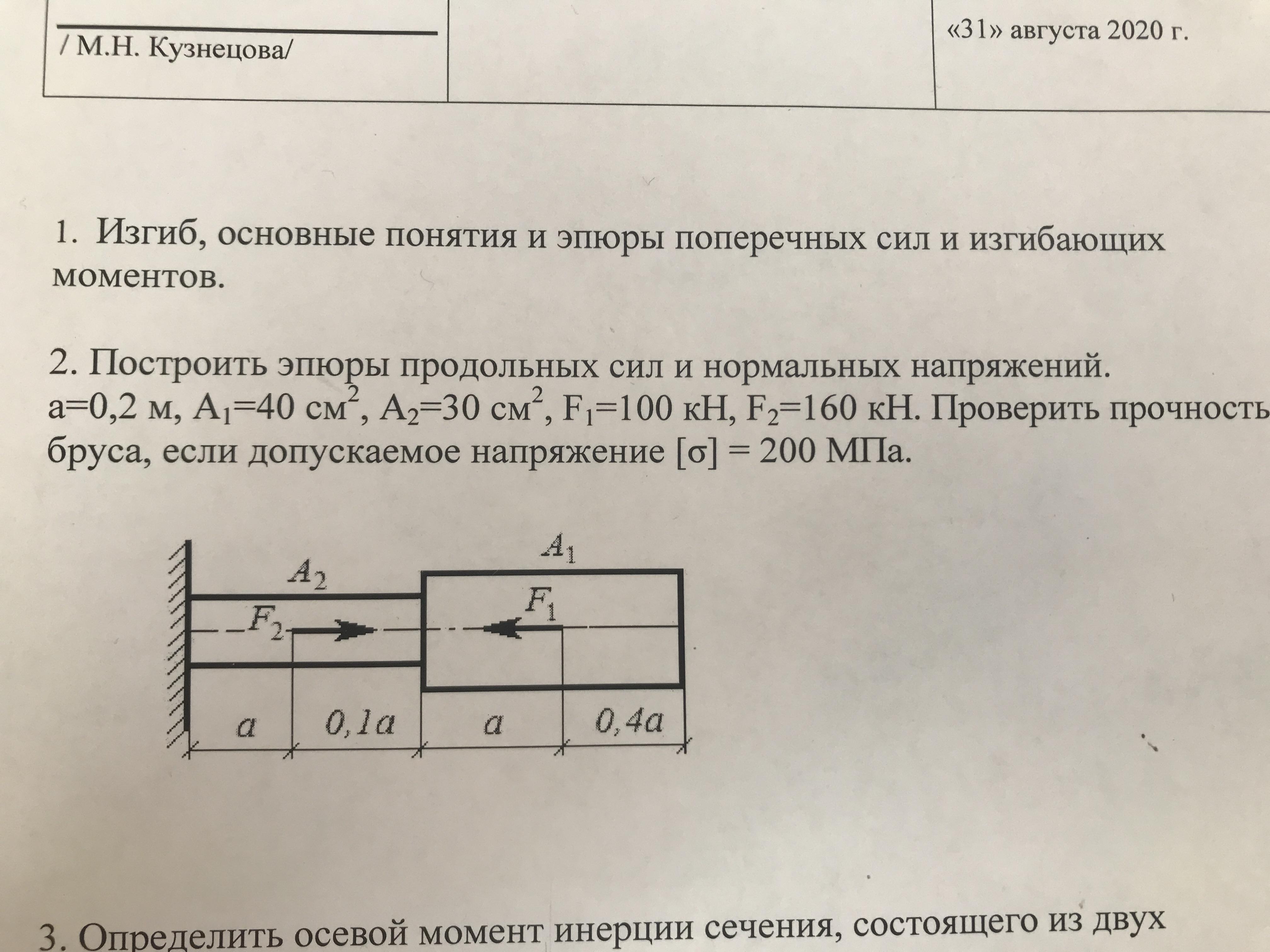

помогите пожалуйста срочно с эпюрами !!!

Answer 1

Ответ:

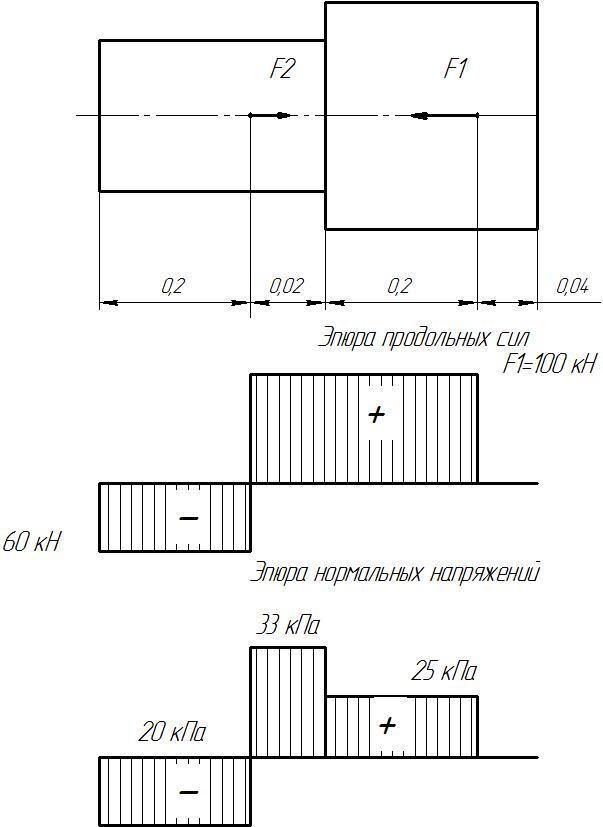

см рис

Объяснение:

Определение напряжений

σ₁=0,

σ₂=100*10³/40/10⁻⁴=25 МПа

σ₃=100*10³/30/10⁻⁴=33 МПа

σ₄=-60*10³/30/10⁻⁴= - 20 МПа

Полученные напряжения ниже допустимых

σ₃/{σ}=33/200=0.17

Максимальное напряжение составляет 17 % допустимого
