Question

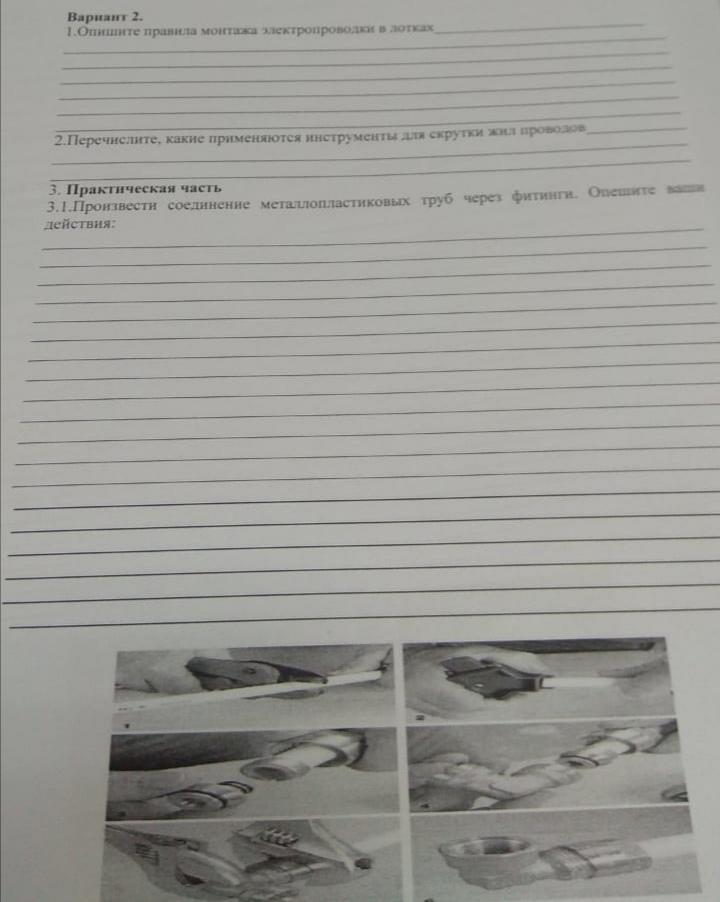

Помогите пожалуйста решить монтаж средств автоматизации

Answer 1

Монтаж приборов и средств автоматизации надо производить в соответствии с рабочими чертежами проекта, ППР, а также монтажно-эксплуатационными инструкциями заводов-изготовителей приборов и средств автоматизации. Монтаж должен, как правило, вестись индустриальными методами с максимальным использованием укрупненных узлов и блоков, металлоконструкций, соединительных проводок и щитов в две стадии.

На первой стадии проверяется наличие закладных деталей и проемов в строительных конструкциях и элементах зданий, а также отборов на технологическом оборудовании и трубопроводах, размечаются трассы, устанавливаются несущие конструкции для проводок и др. Одновременно ведутся заготовительные работы -- заготовка конструкций, узлов и блоков, их укрупненная сборка и т. д. Работы первой стадии выполняются одновременно с основными строительными и механомонтажными работами.

На второй стадии прокладываются трубные и электрические проводки по смонтированным конструкциям, устанавливаются щиты и пульты, приборы и средства автоматизации, подключаются трубные и электрические проводки к ним и т.д.

Приборы для измерения давления и разрежения надо устанавливать в строгом соответствии с проектом автоматизации, монтажно-эксплуатационными инструкциями. Выбранные места и взаимное расположение приборов должны обеспечивать наибольшую точность измерения, свободный; доступ к приборам, запорным и настроечным устройствам, хорошо освещенность шкал и диаграмм, удобство их обслуживания. Расстояние от места отбора давления до первичного прибора не должно превышать 15 м.

Если измеряемую среду из-за ее агрессивности или высокой вязкости нельзя использовать непосредственно для передачи результатов измерений от отборного устройства к прибору между ними нужно установить разделительный сосуд (ближе к отборному устройству). Разделительные, конденсационные и уравнительные сосуды устанавливают согласно нормалям или рабочим чертежам проекта, как правило, вблизи мест отбору импульсов. Разделительные сосуды необходимо устанавливать так, чтобы контрольные их отверстия находились на одном уровне и были доступны персоналу.
