Question

Нужно начертить 3д вид
Этого рисунка срочно !!!!!

Answer 1

Ответ:

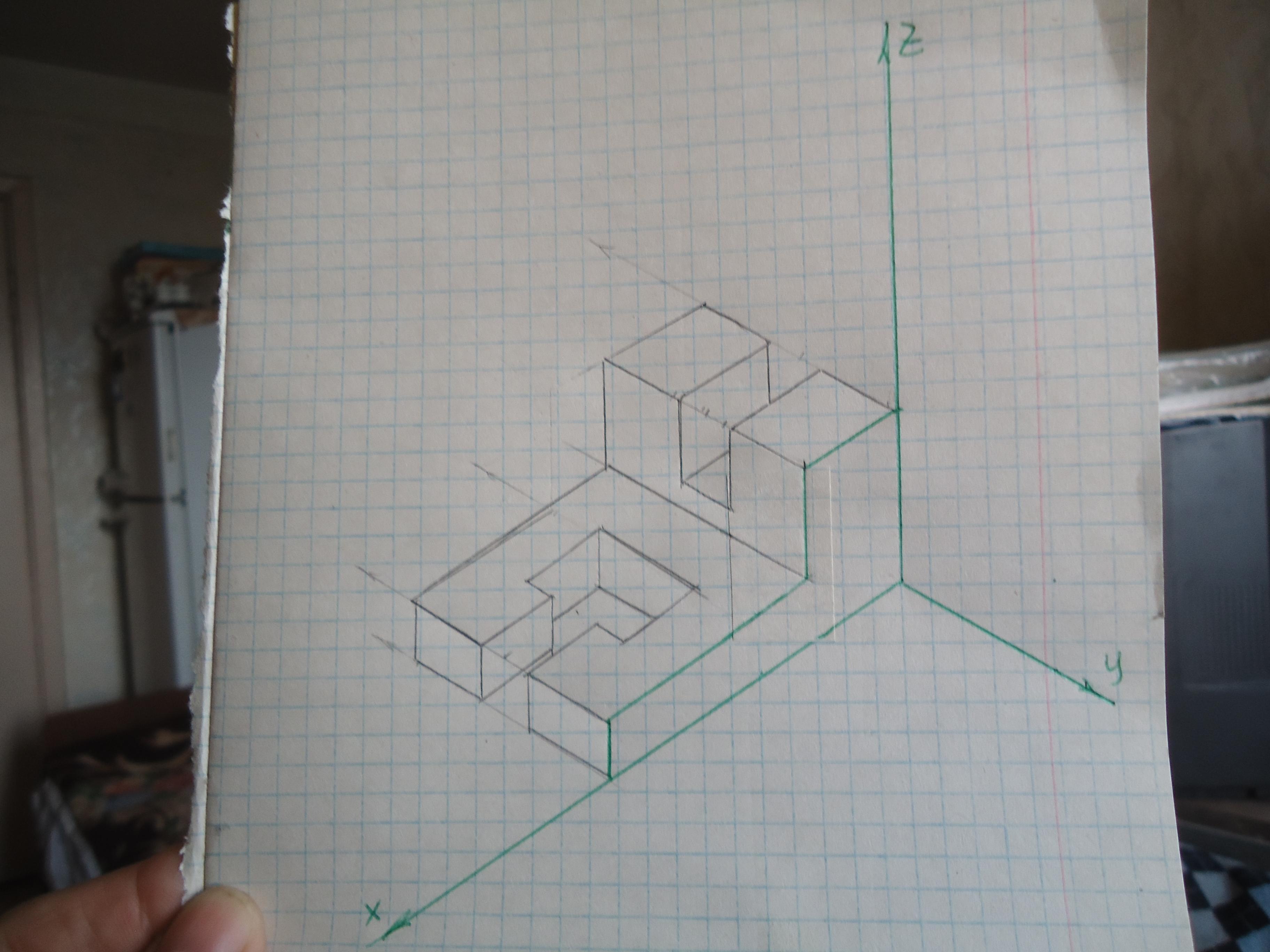

Изометрическая проекция детали по заданным размерам на фото.

Объяснение:

Начните построение с осей Х,У,Z, расположенных под углом 120°.

Затем постройте по размерам изображение главного вида детали в осях Х и Z, оно выделено на изображении зелёным цветом.

После этого из всех вершин этого изображения проведите лучи параллельно оси У и отступите по ним размер ширины детали 40 мм.

Найдите середину ширины на всех лучах и достройте вырезы сверху и снизу в соответствии с заданными размерами.

    Надеюсь, что помогла вам.
