Question

Помогите с черчением.

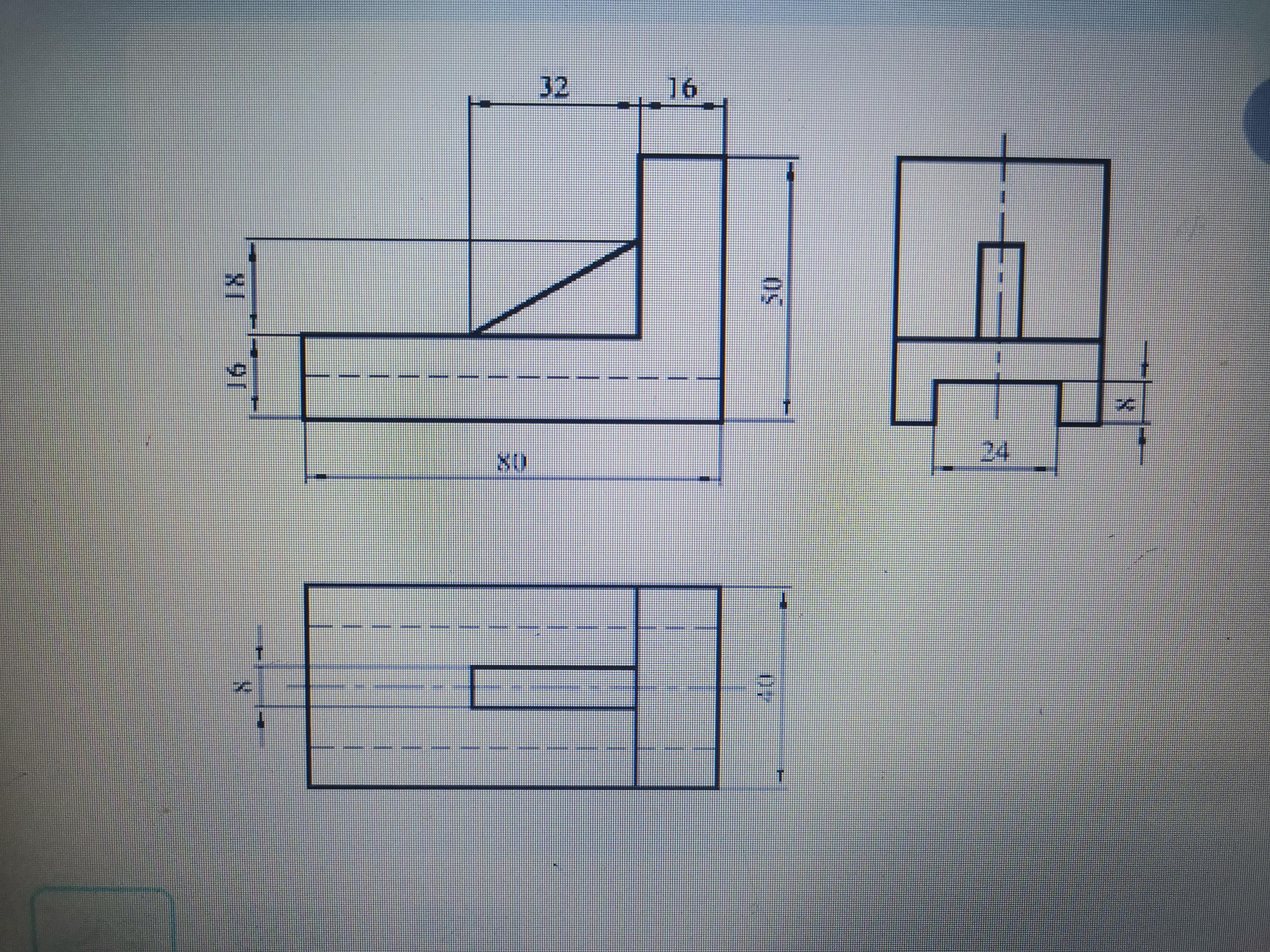

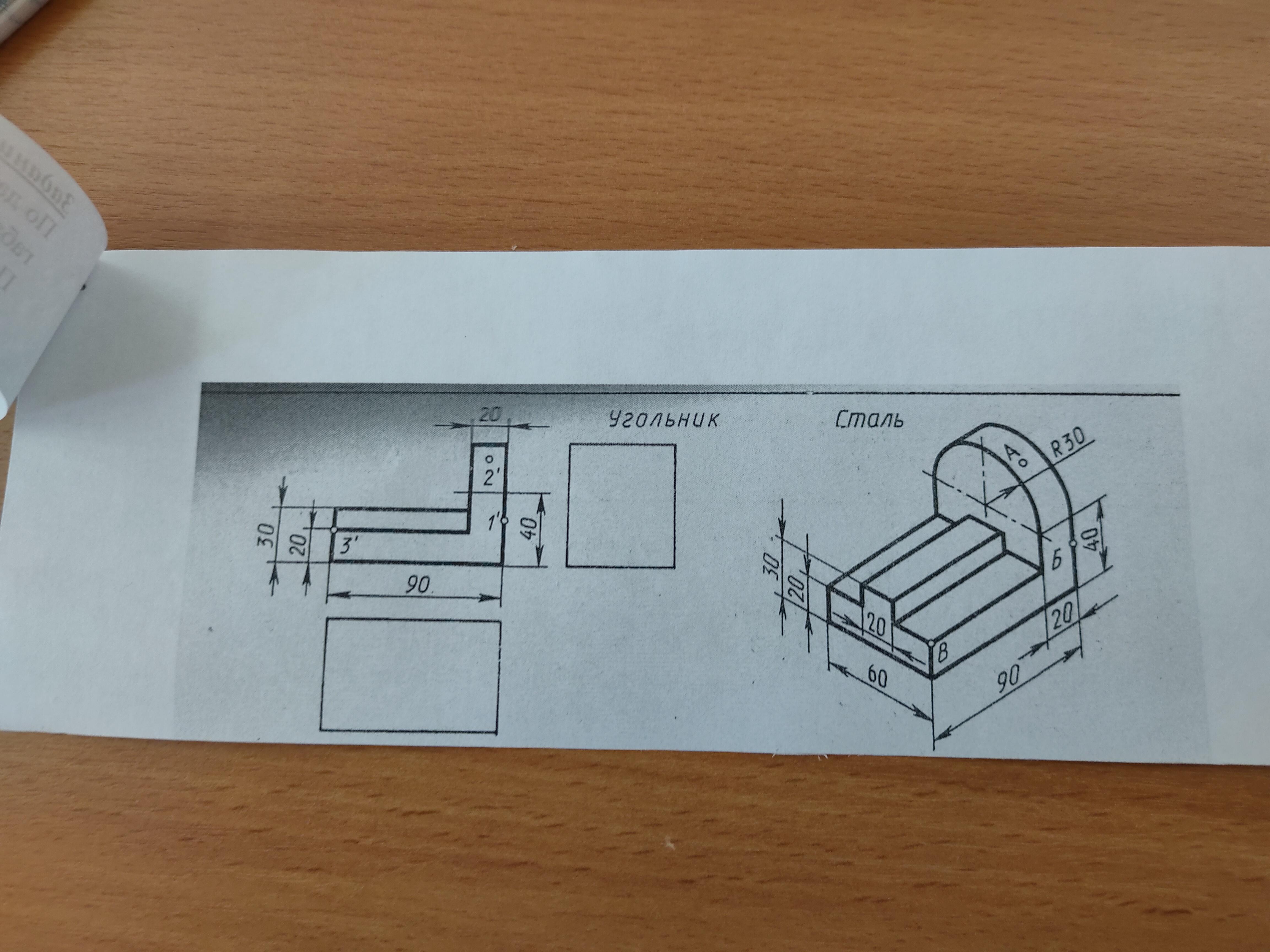

По данному виду и наглядному изображению постройте ещё два вида детали, очерченных габаритными рамками.

Постройте проекции точек на всех видах чертежа.

Нанесите размеры

Answer 1

Ответ:

Объяснение:

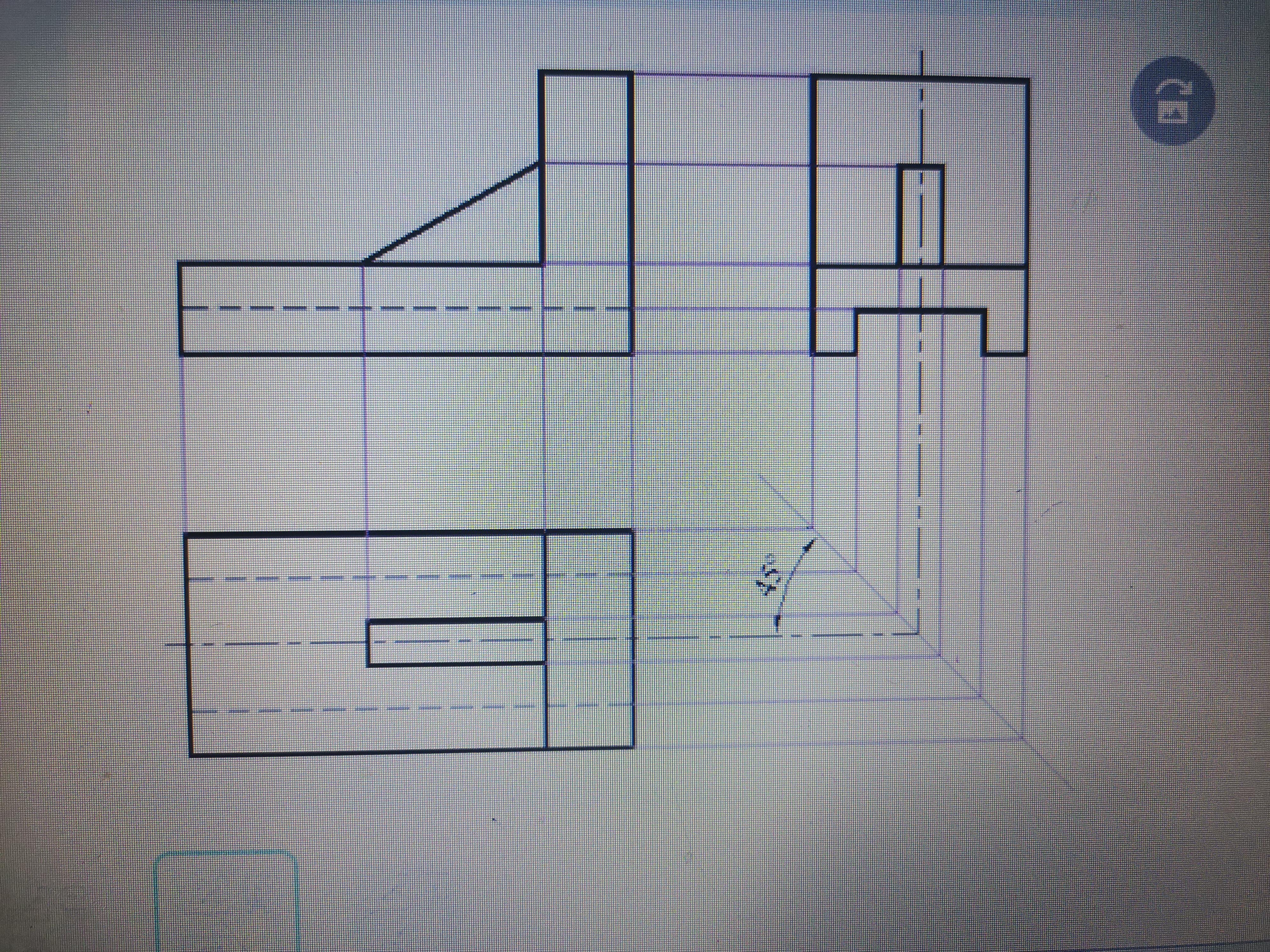

Второй чертеж - построение проекций детали

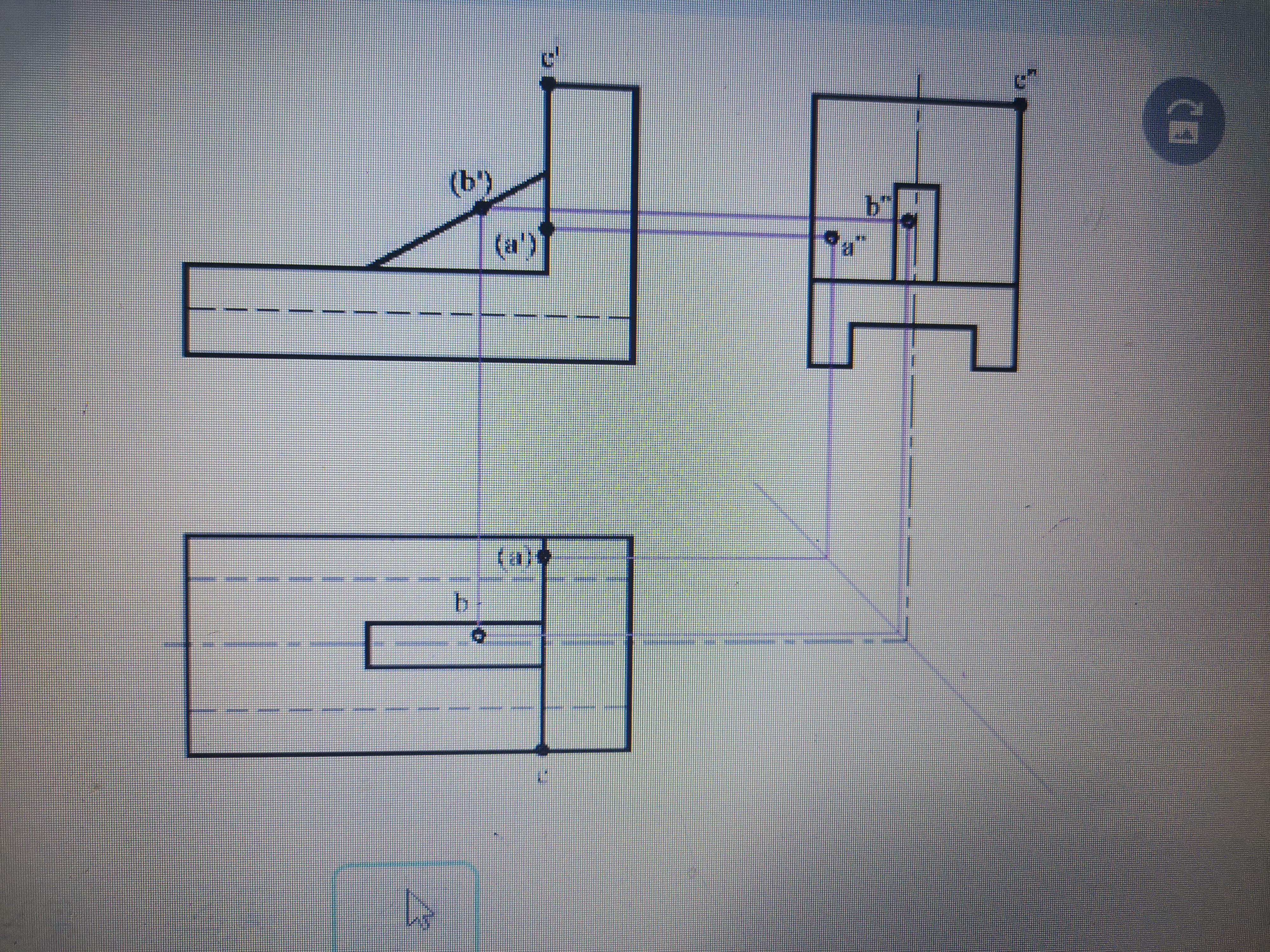

Третий чертеж - построение проекций точек

Обозначение точек в скобках, говорит о том, что на данной проекции эта точка не видна.
