Question

СРОЧНО! 35 БАЛЛОВ!

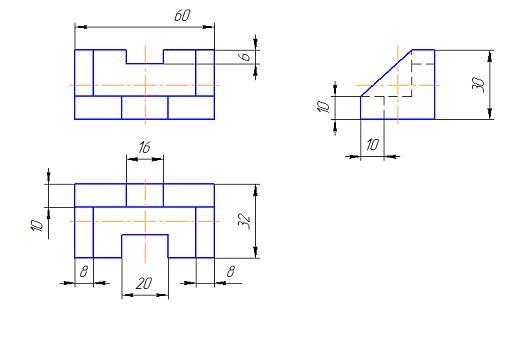

На основе предложенного комплексного чертежа создать объемную модель детали. Задание выполняется на масштабно-координатной бумаге, в правом верхнем углу необходимо указать фамилию, имя и класс. Текст пишется чертежным шрифтом.

Answer 1

Ответ:

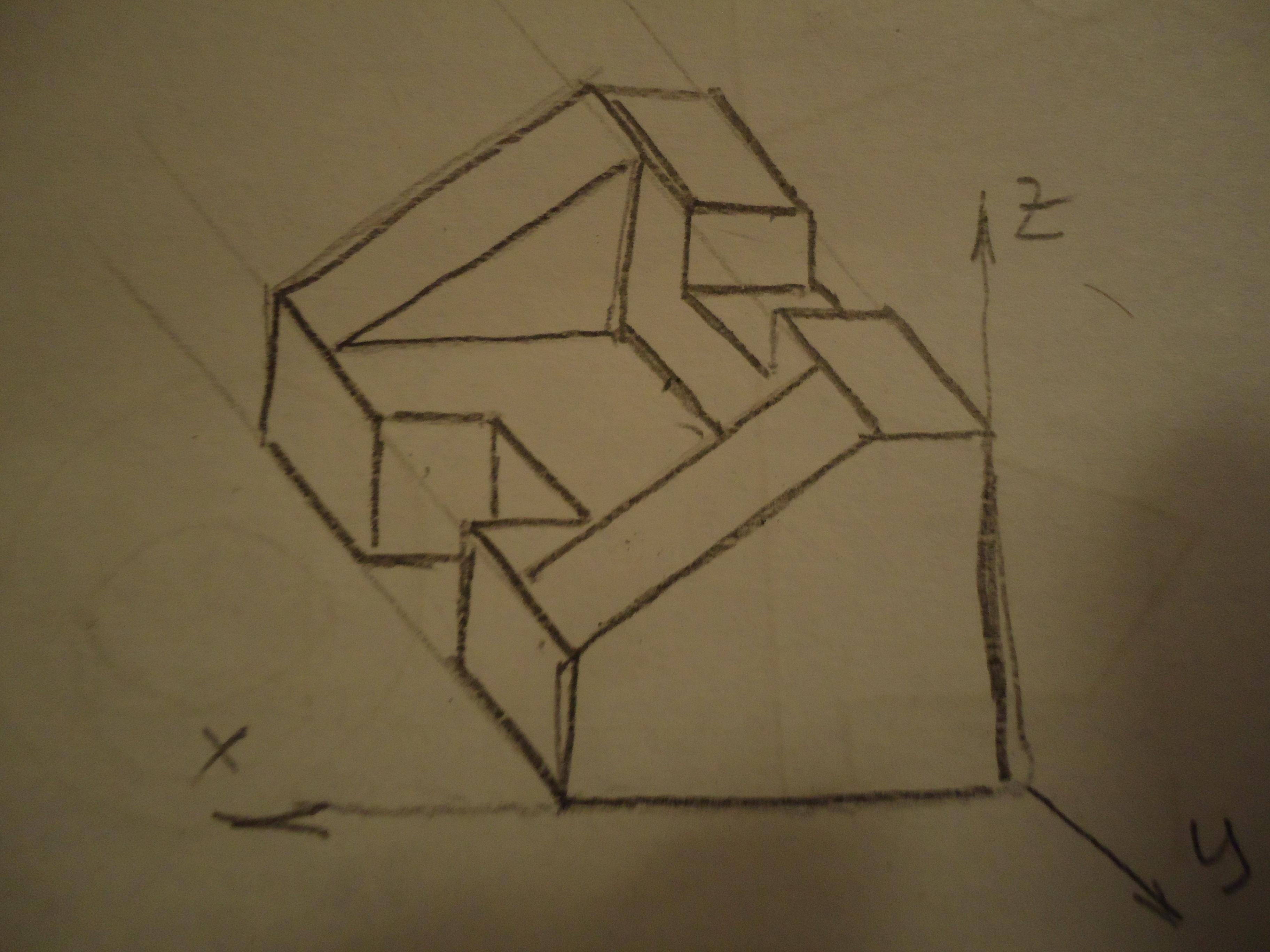

Объёмное изображение детали выполнено по правилам построения фронтальной диметрии. См. фото.

Построение выполнено от руки с сохранением пропорций на глаз.
