Предмет: Другие предметы,
автор: vera2345
Помогите пожалуйста с черчением!!

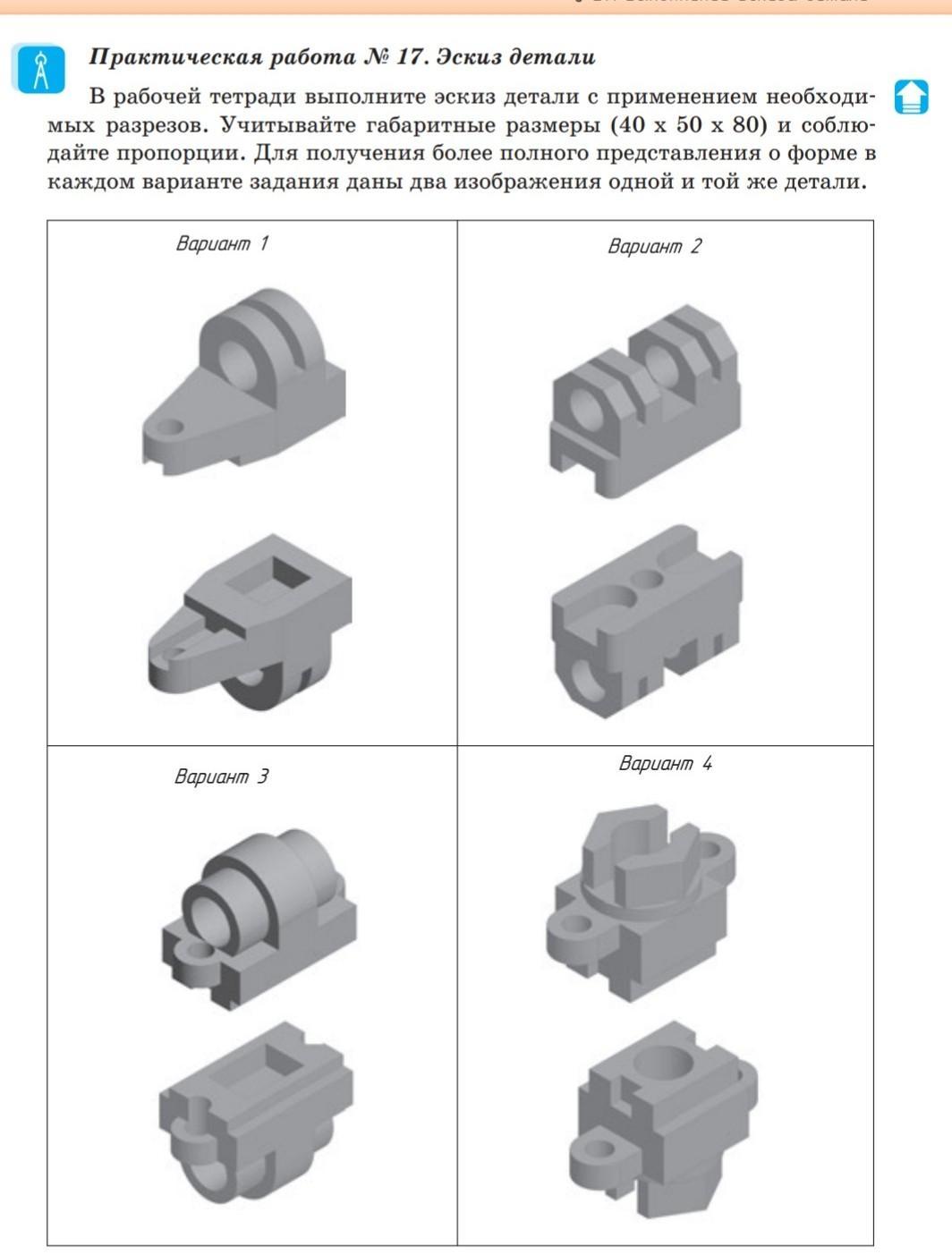

Нужно начертить в клетку 1 Вариант
Приложения:
Ответы
Автор ответа:
3
Ответ:
Объяснение:

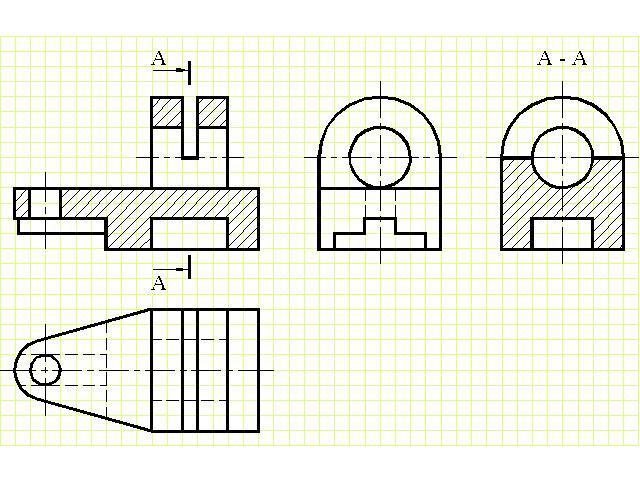

Первый чертеж - вид спереди заменен на фронтальный разрез и выполнен разрез А-А, чтобы показать ширину квадратной выемки.

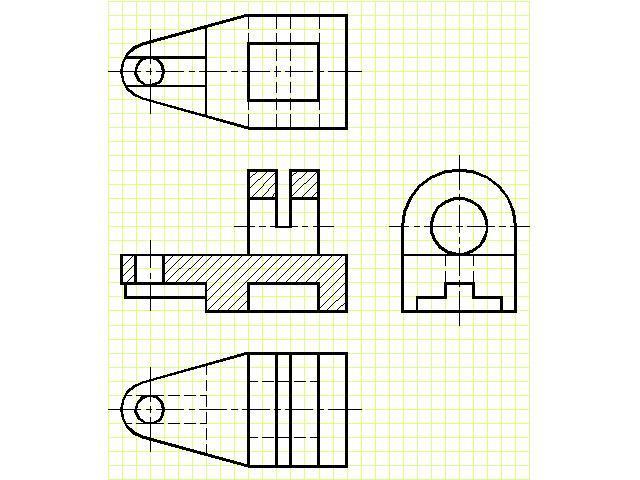

Второй чертеж - вид спереди заменен на фронтальный разрез и выполнены виды сверху и снизу.
Приложения:
vera2345:
Спасибо большое!
Удачи Вам!
