Question

помогите пожалуйста черчение​

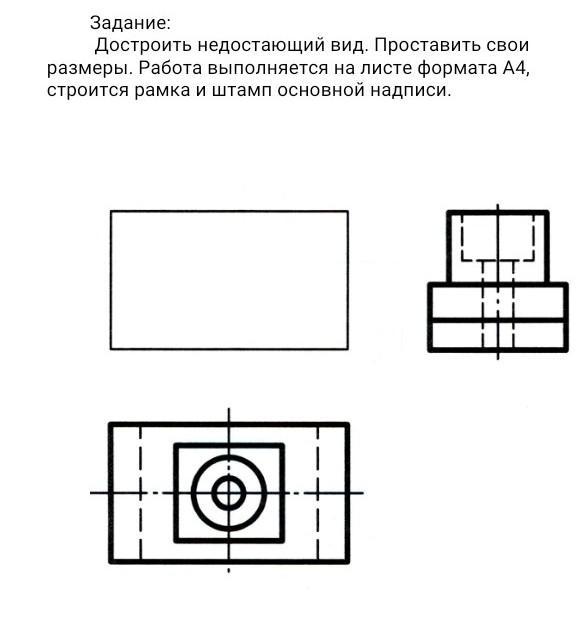

Answer 1

Ответ:

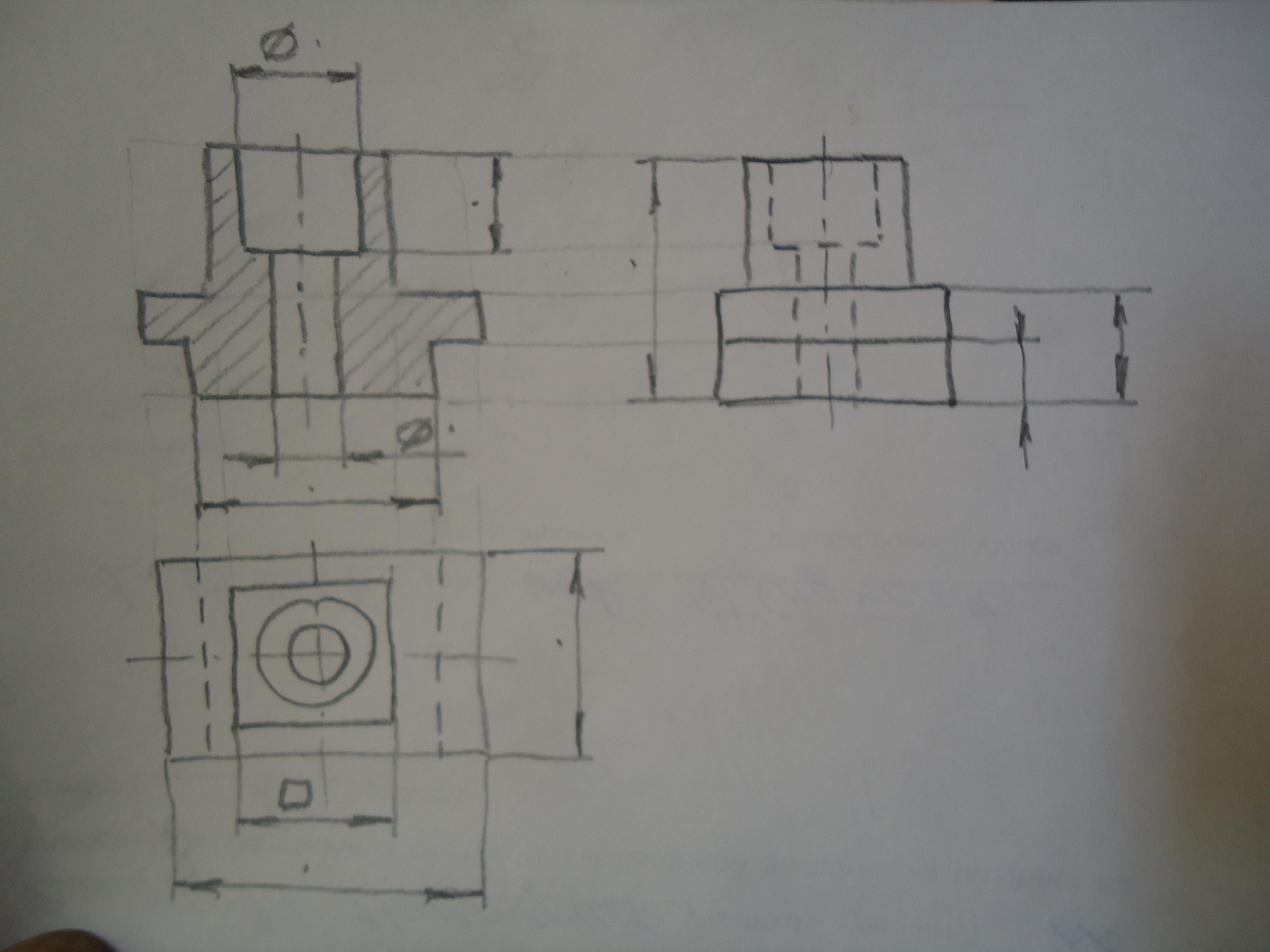

Чертёж детали из трёх проекций см. на фото.

Объяснение:

   Для того, чтобы проставить размер цилиндрического отверстия по высоте, надо выполнить разрез, т. к. от штриховой линии размер ставить нельзя.

   На чертеже, выполненном от руки и с сохранением пропорций на глаз, проставлены необходимые размерные линии и знаки.

При построении чертежа проставьте свои значения размеров.

  Надеюсь, что смогла вам помочь.
