Question

Помогите пожалуйста начертить​

Answer 1

Ответ:

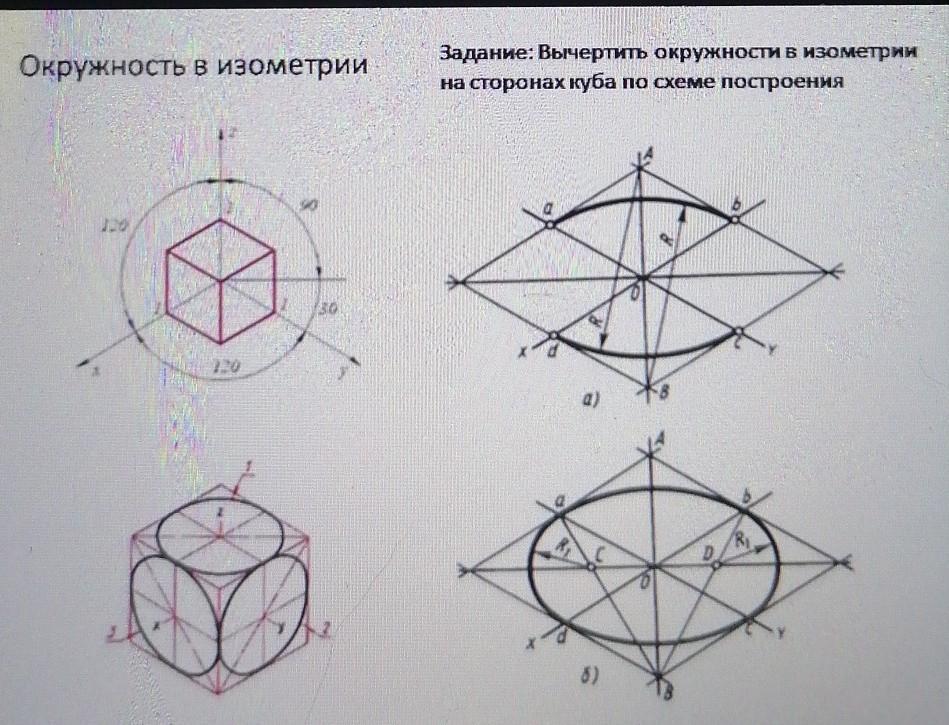

1) Выберите длину ребра куба (например 50 мм) и постройте куб в изометрии, как показано на рис. 1.

2) Выберите верхнюю грань куба ( ромб) и поделите пополам её рёбра, проведите через эти точки штрихпунктирные линии и проведите большую диагональ ромба.

3) Пользуясь построением на рис. 2 и 4, повторите проведение необходимых наклонных отрезков и дуг большого и маленького радиусов. Получите овал в горизонтальной плоскости куба.

    Далее всё тоже самое повторите с другими гранями, глядя на рис. 3.

Надеюсь, что объяснила понятно.
