Question

ширина 50 , надо начертить три вида, ДАЮ 25 БАЛЛОВ​

Answer 1

Ответ:

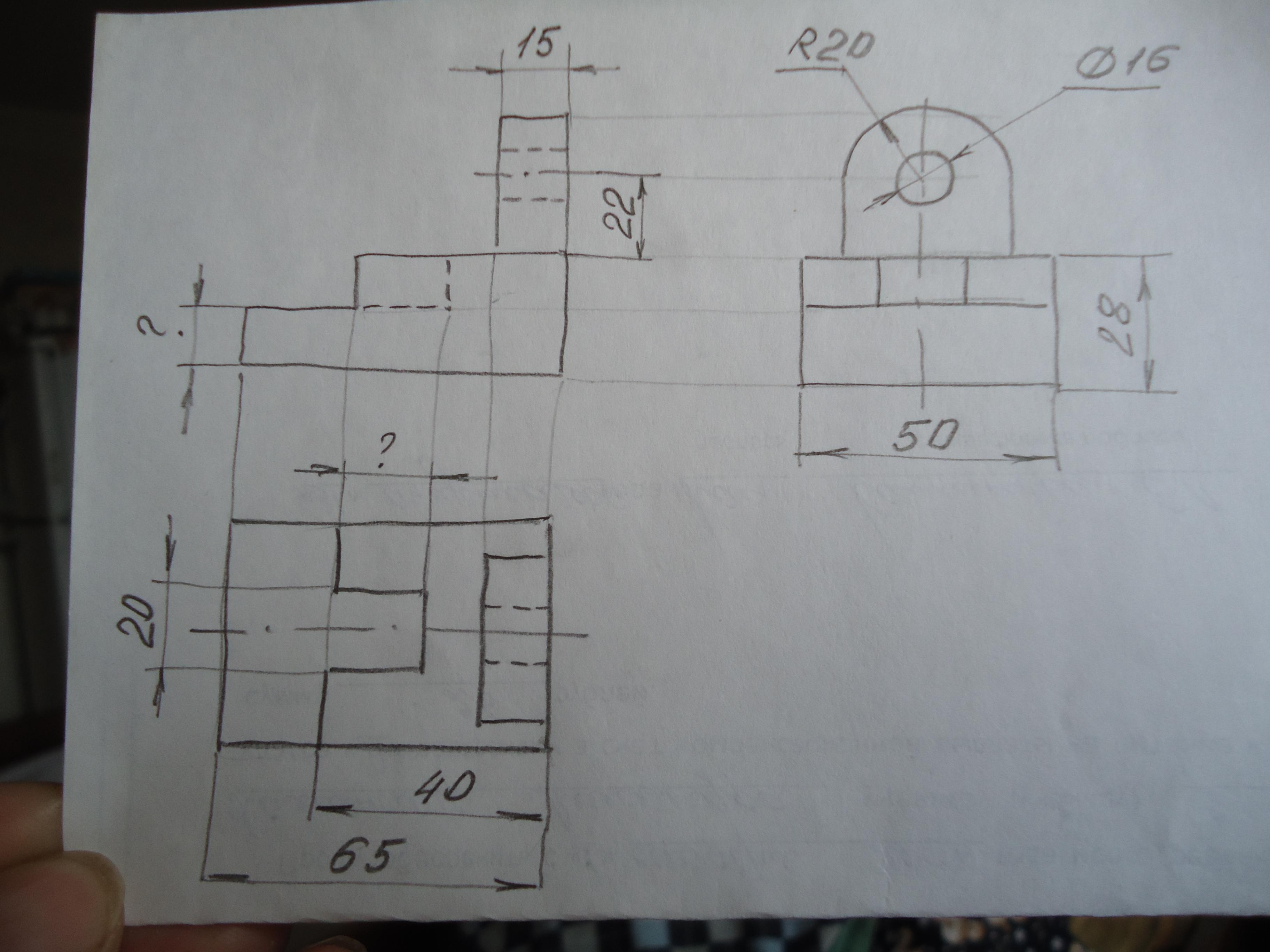

Чертёж детали из трёх видов, выполненный от руки и с сохранением пропорций на глаз, см.на фото.

        Надеюсь, что помогла вам.

(Сверху слева - вид спереди, справа - вид слева, снизу - вид сверху.)
