По описанию выполнить технический рисунок детали и чертёж в трёх проекциях по размерам.

Деталь–ОПОРА состоит из двух частей–основания и усеченного конуса.
Основание представляет собой четырехугольную прямую призму высотой 20 мм, размеры четырехугольника 100 х 60 мм.
Усеченный конус стоит посередине призмы, присоединяясь к ней большим основанием. Высота усеченного конуса– 55 мм, диаметр нижнего основания 60 мм, верхнего– 40 мм.
Вдоль вертикальной оси всей детали проходит сквозное цилиндрическое отверстие диаметром 30 мм.
В основании также проходят два сквозных цилиндрических отверстия диаметром 15 мм, симметрично расположенные вдоль более длинной оси симметрии на расстоянии 40 мм от центра основания в обе стороны.

Answer 1

Ответ:

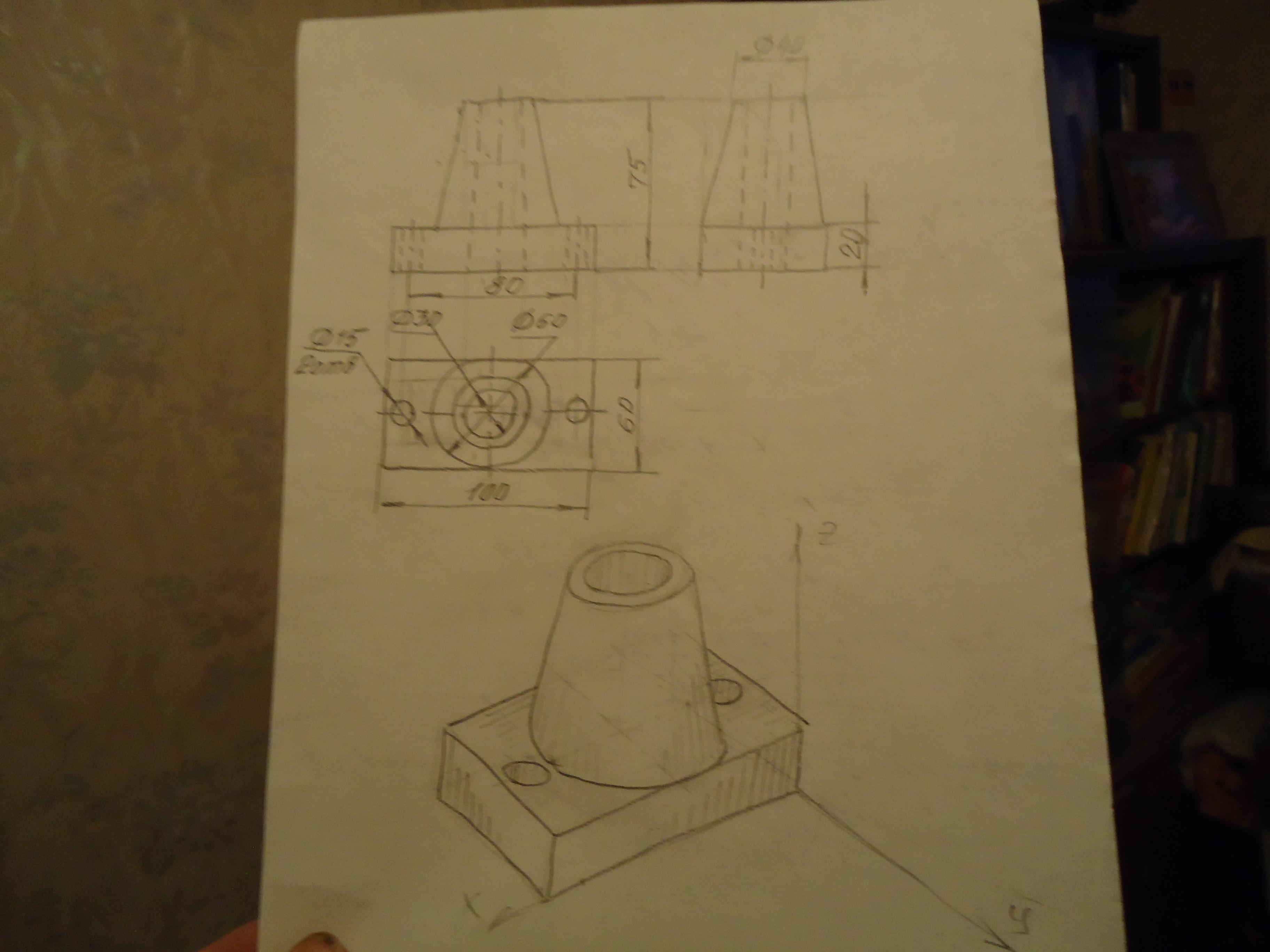

Технический рисунок и чертёж детали см. на фото.
