Question

Срочно!
С развёрнутым решение
Даю 20 баллов ​

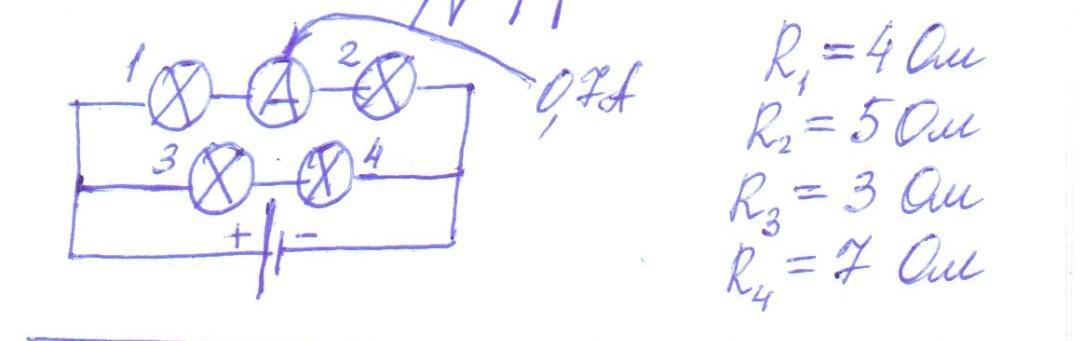

Найти общее сопротивление всего участка цепи, общее напряжение и силу тока, а также силу тока и напряжения для каждого из резисторов (ламп)

Answer 1

Ответ:

Общее сопротивление:

$R_{12}==R_{1}+R_{2}=9 Om\\R_{34}=R_{3}+R_{4}=10 Om\\R=\frac{R_{12}*R_{34}}{R_{12}+R_{34}}=\frac{90}{19}=4.736 Om$

Общяя сила тока и общее напряжение:

$I_{1}*R_{12}=I_{3}*R_{34}\\I_{3}=0.7*\frac{9}{10}=0.63 A\\I_{1}+I_{3}=I\\I=0.63+0.7=1.33 A\\\\U=R*I=6.3 B$

Все силы тока:

$I_{1}=I_{2}=0.7 A\\I_{3}=I_{4}=0.63 A$

Все напряжения:

$U_{1}=I_{1}*R_{1}=0.7*4=2.8 B\\U_{2}=I_{1}*R_{2}=5*0.7=3.5 B\\U_{3}=I_{3}*R_{3}=0.63*3=1.89 B\\U_{4}=I_{4}*R_{4}=7*0.63=4.41 B$
