Question

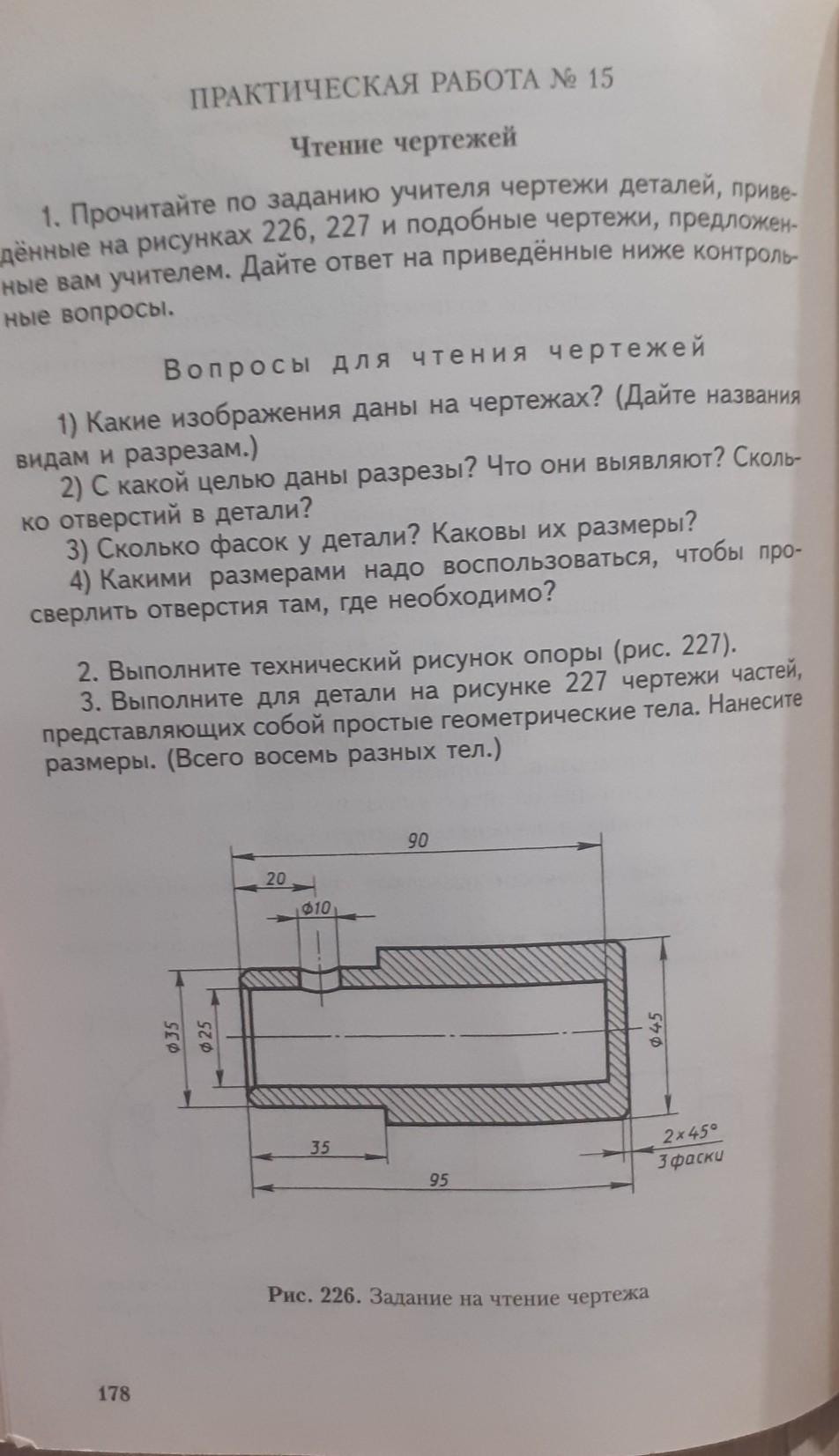

черчение 9 класс ботвинников практическая работа номер 15 рис 226
​

Answer 1

Ответ:

1) Вид спереди и вид слева, фронтальный и профильный разрез.

2) В детали два отверстия. Разрезы выполнены для большего понимания внутренних контуров детали.

3) У детали три фаски. Размеры фасок: 2х45°.

4) диаметром 10 мм и диаметром 25 мм.

 Надеюсь, что помогла вам.
