Question

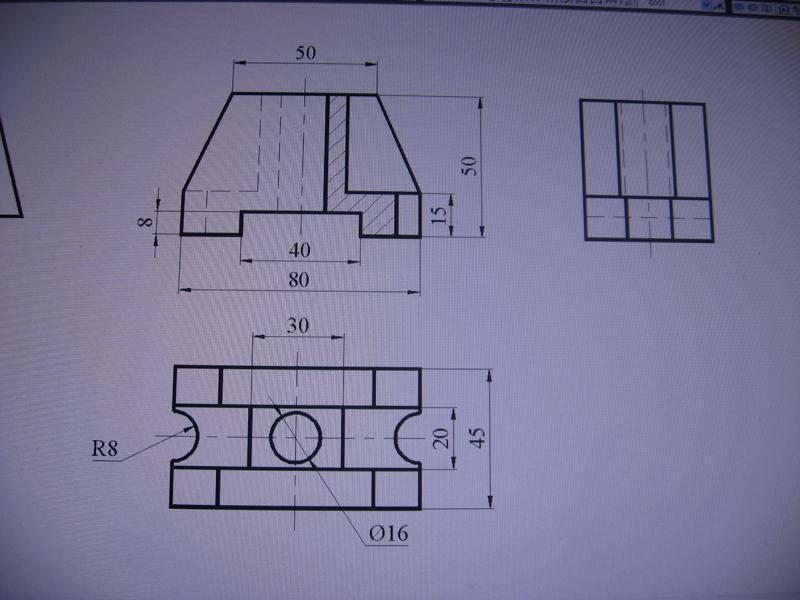

Стрелками и буквами обозначить разрезы. Помогите прошу очень надо.

Answer 1

Ответ:

Объяснение:

ГОСТ 2.305-68 , п. 3.7. Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на и том же одном листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают.

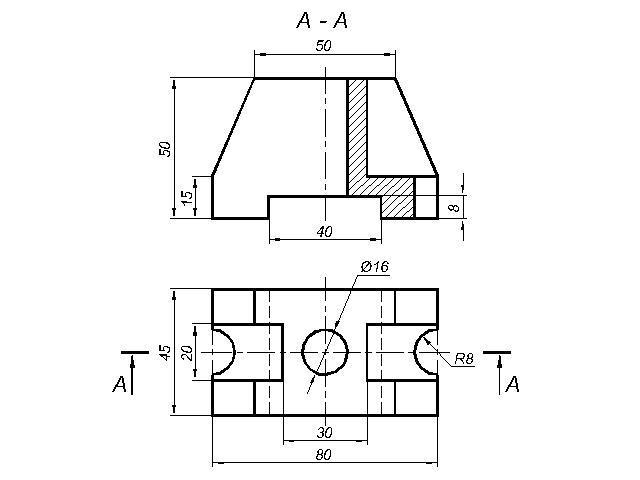

Обнаружила свои ошибки на виде сверху и убрала невидимые линии на главном виде - исправила, извините.

Указала секущую плоскость - но этого делать НЕ НУЖНО, см. пункт из ГОСТа.

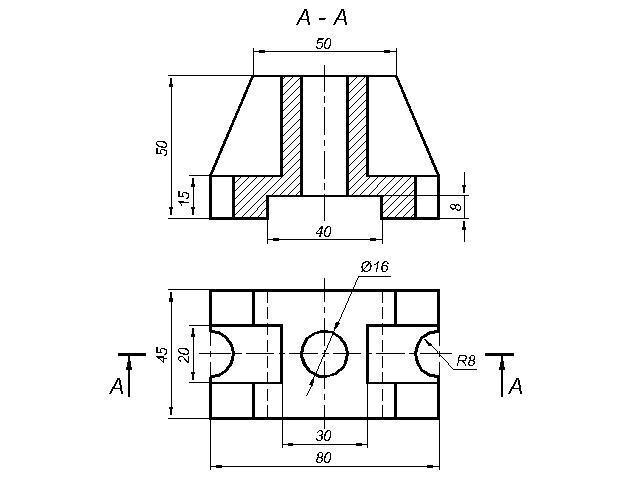

Добавила второй чертеж с простым разрезом, и тоже обозначать не нужно.
