Question

Пж помогите физика.

Дам 100 балов за ответ!!щ

Answer 1

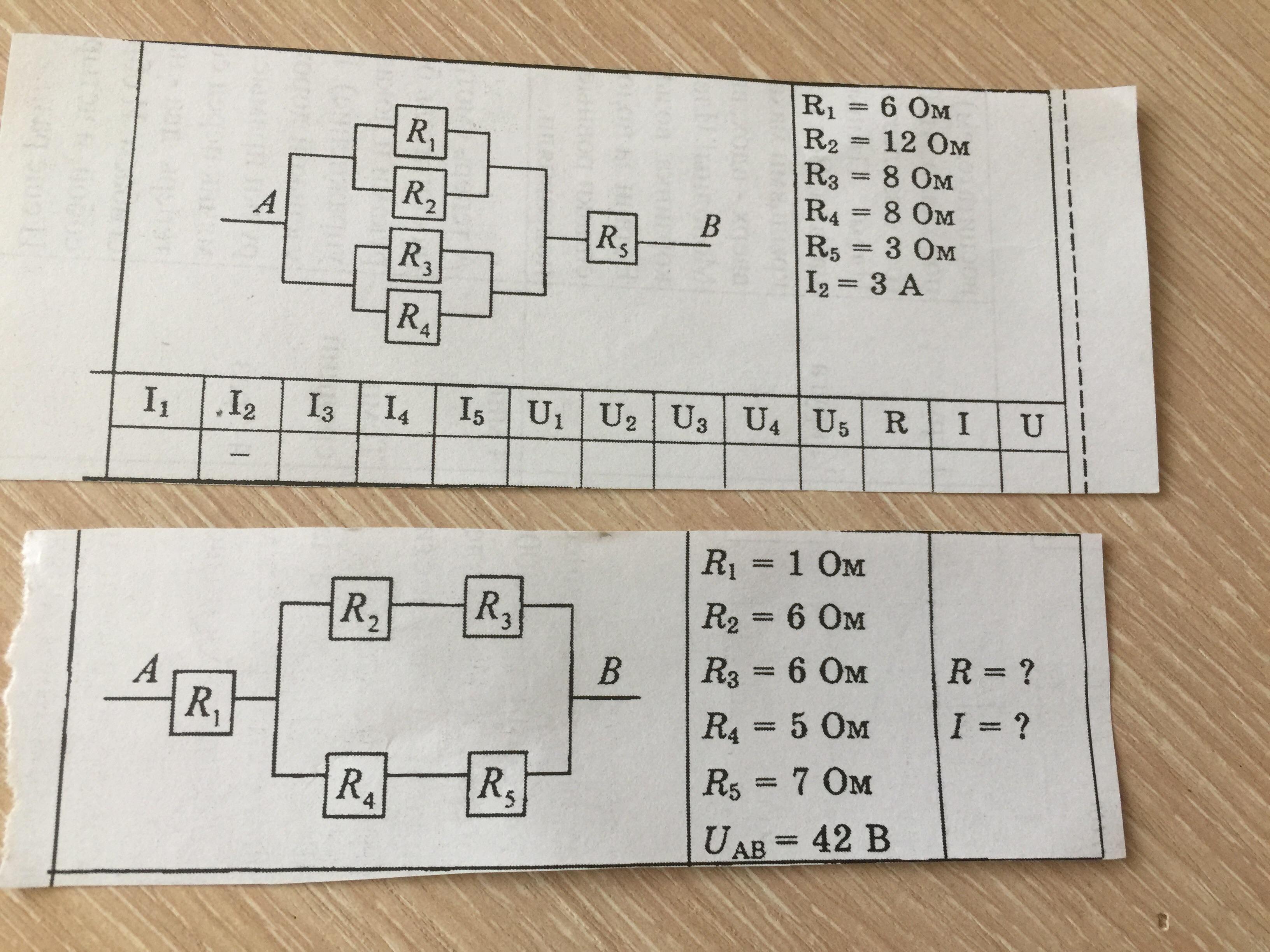

1 схема:

Найдем эквивалентное сопротивление параллельно соединенных R1R2

R12 = R1*R2/(R1+R2) = 4 Ом

Найдем эквивалентное сопротивление параллельно соединенных R3R4

R34 = R3/2= 4 Ом, т.к. R3 = R4

Найдем эквивалентное соединение R12 и R34

R14 = R12/2 = 2 Ом, т.к. R12 = R34

Найдем общее сопротивление R = R14 + R5 = 5 Ом

найдем напряжение по закону Ома

U = I*R = 3*15 = 15 В

-------------------------------------------------------------------------------

2 схема:

Найдем сопротивление R2 и R3

R23 = R2+R3 = 12 Ом

Найдем сопротивление R4 и R5

R45 = R4+R5 = 12 Ом

Найдем сопротивление R2 R3 R4 R5

R25 = R23/2 = 6 Ом, т.к. R23 = R45

Найдем общее сопротивление

R = R1 + R25 = 7 Ом

Найдем ток по закону Ома

I = U/R = 6 А
