Question

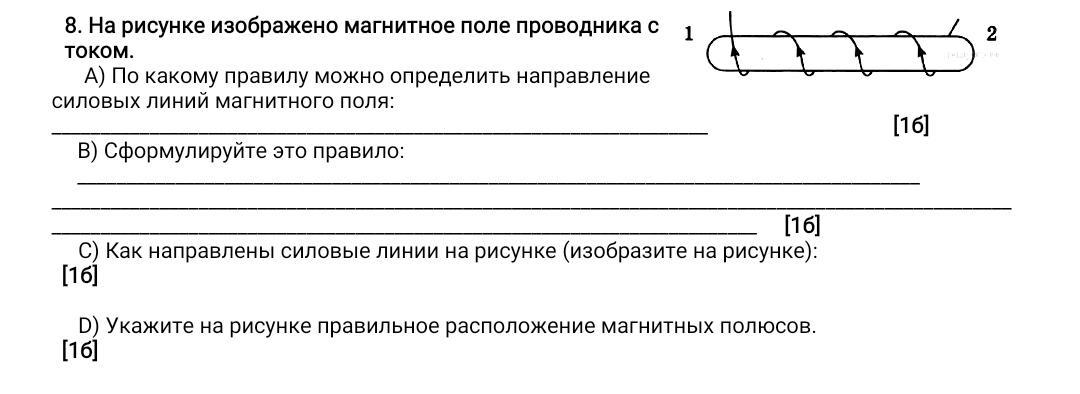

На рисунке изображено магнитное поле проводника с током.
А) По какому правилу можно определить направление силовых линий магнитного поля:
___________________________________________________________________ [1б]
В) Сформулируйте это правило: ______________________________________________________________________________________
__________________________________________________________________________________________________________________________________________________________________________ [1б]
С) Как направлены силовые линии на рисунке (изобразите на рисунке): [1б]

D) Укажите на рисунке правильное расположение магнитных полюсов. [1б]

Answer 1

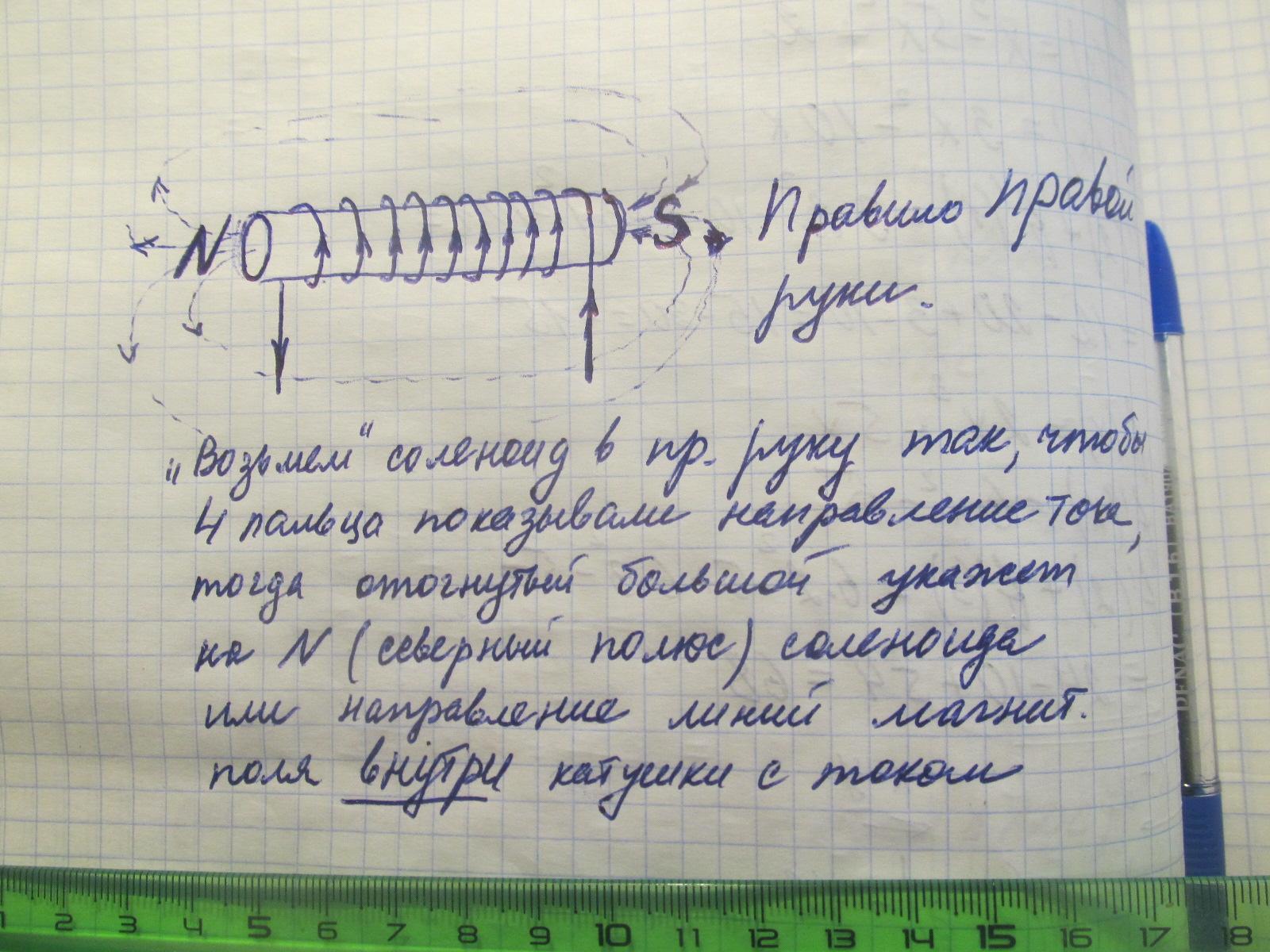

Рисовала раньше. Отличается только тем, что концы проводов у меня вниз, а на рисунке вверх, что значения не имеет, хоть вбок. Главное направление тока в обмотке.

На все вопросы есть ответы.
