Question

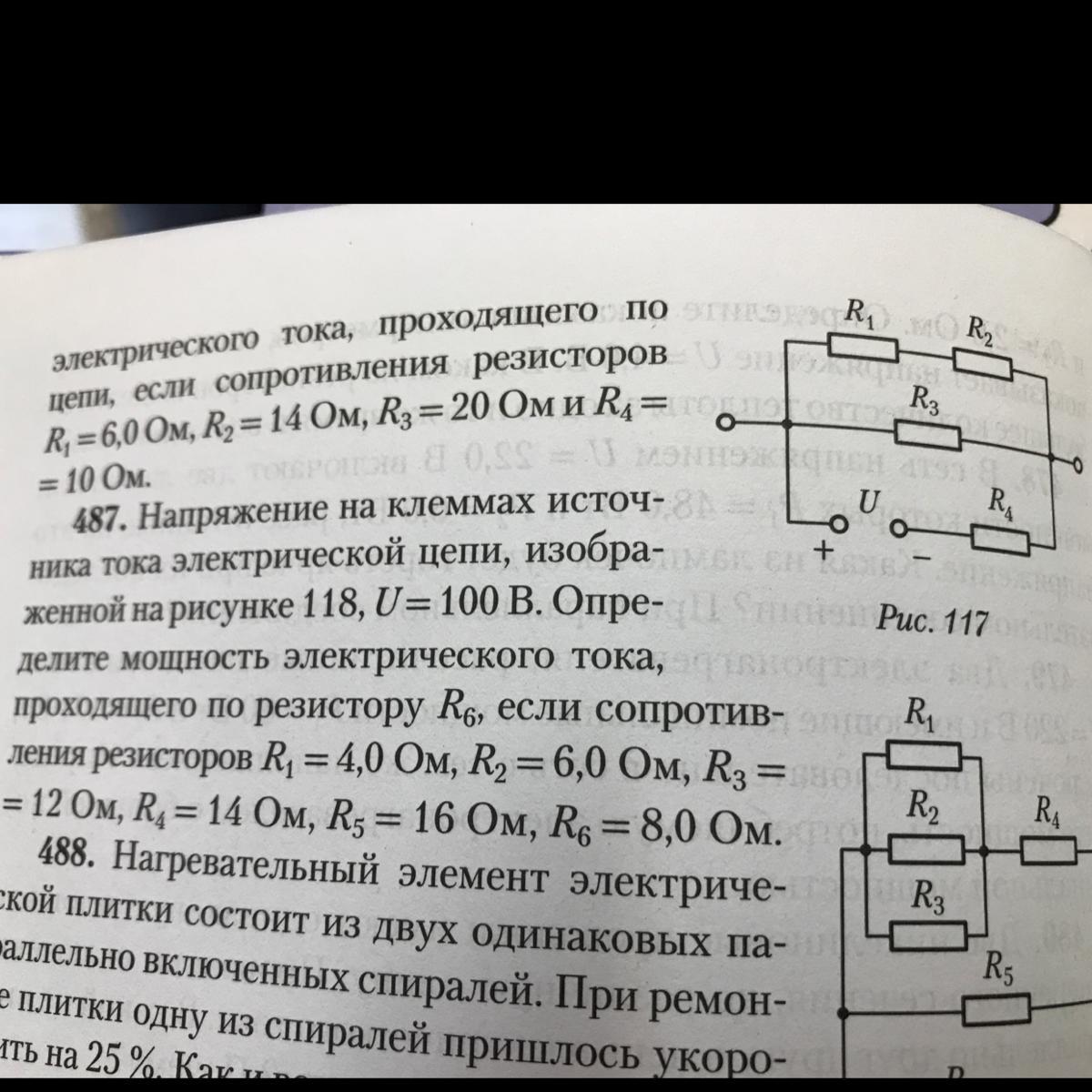

Напряжение на клеммах источника тока электрической цепи изображённой на рисунке 117, U= 5,0 В. Определите мощность электрического тока, проходящего по цепи, если сопротивление резисторов R1=6.0 Ом, R2= 14 Ом, R3 = 20 Ом и R4= 10 Ом.

Answer 1

Ответ:

R(1,2)=R1+R2)=6+14=20 Ом;

R3=R(1,2)=20 Ом =>

R(1-3)=R(1,2)/2=R3/2=20/2=10 Ом;

Rобщ=R(1-4)=R(1-3)+R4=10+10=20 Ом;

P=U²/Rобщ=5²/20=1,25 Вт.
