Question

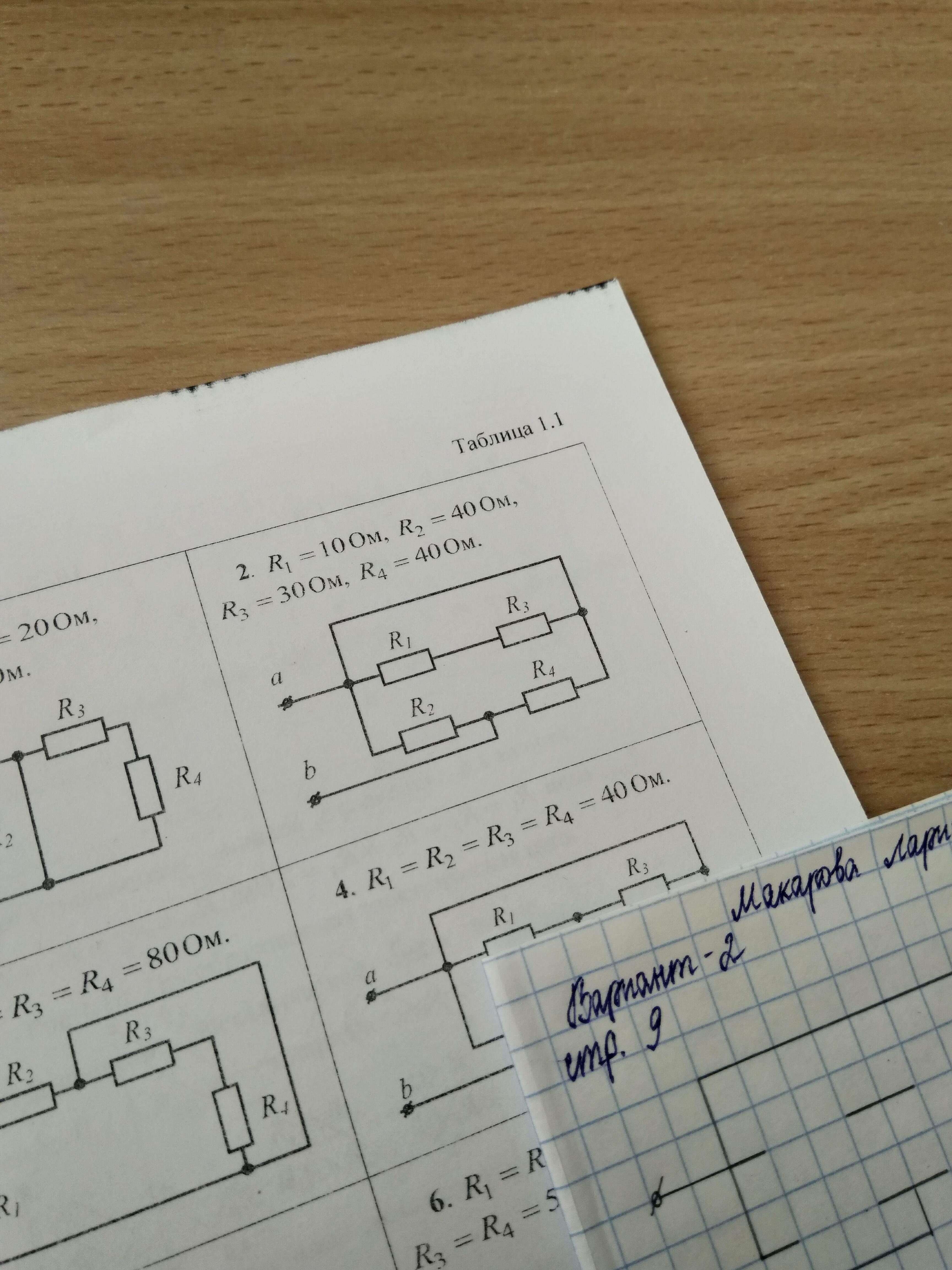

Определить величину эквивалентного сопротивления цепи Rэкв

Answer 1

Ответ:

Объяснение:

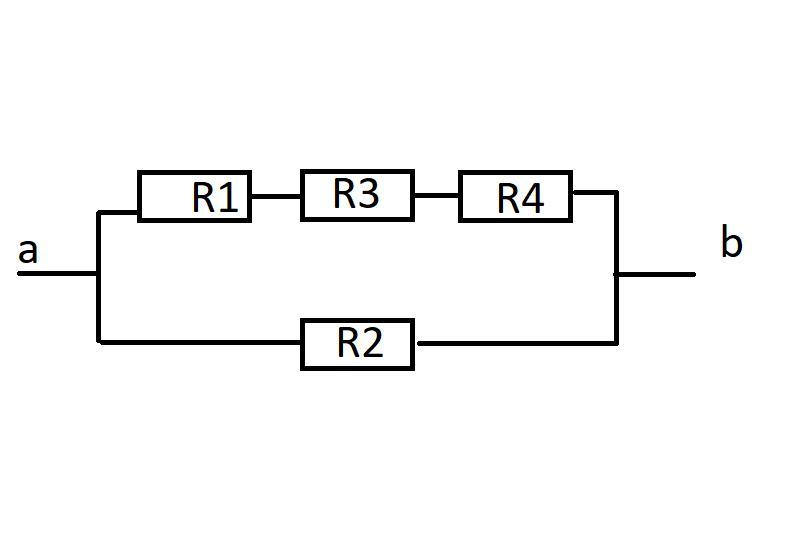

Перерисуем цепь (рис)

$R_{134} = R_1 + R_3 + R_4 = 10+30+40 = 80~Om\\R_0 = \dfrac{R_{134}R_2}{R_{134} + R_2} = \dfrac{80*40}{80+40} = 26.67~Om$
