Предмет: Другие предметы, автор: Dasia08

ПРОШУ ,ПОМОГИТЕ С ИНЖЕНЕРНОЙ ГРАФИКОЙ !!!(нужно сделать эскиз детали )

Приложения:

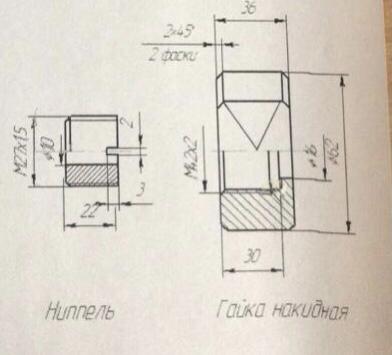

Букса: Гайка накидная - вертикальные размеры не видно. Нужно начертить только вид слева?
Dasia08: надо и вид сверху ,там слева направо М42*2,диаметр 16 и 62

Ответы

Автор ответа: Букса
2

Ответ:

Объяснение:

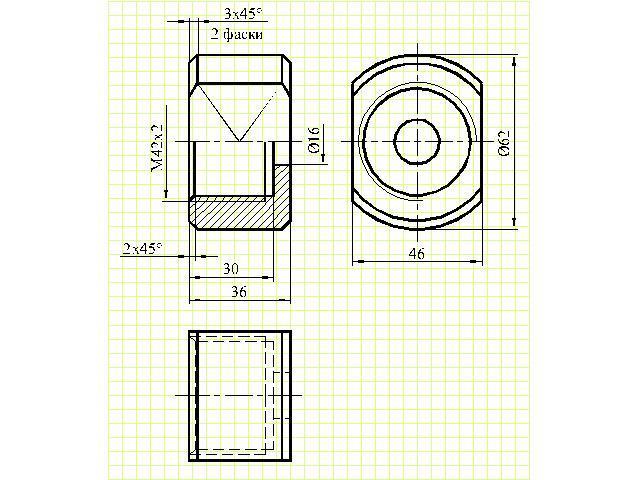

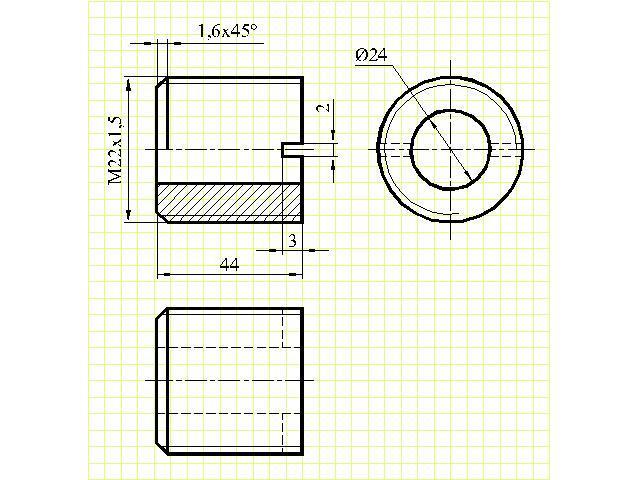

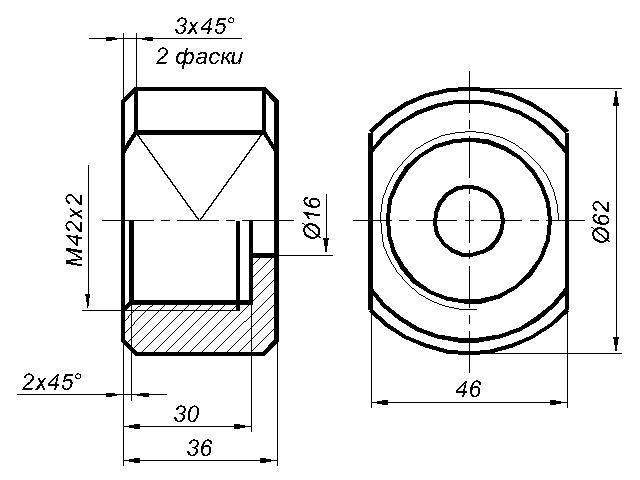

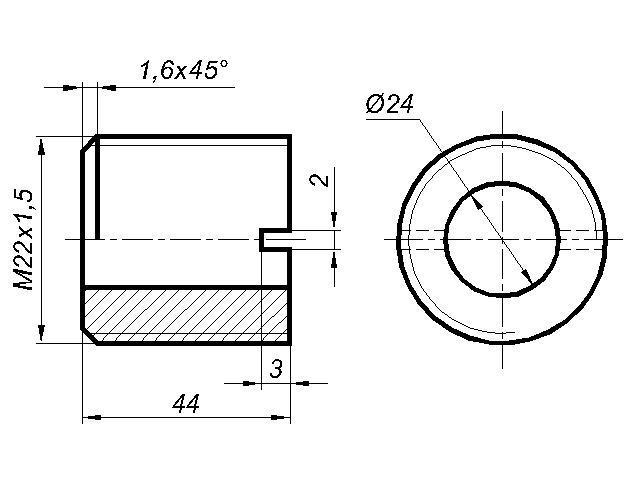

Чертеж ниппеля выполнила в масштабе 2:1 (увеличила в 2 раза).

Для таких деталей чертят только два вида, но на последних чертежах, на всякий случай, начертила и виды сверху.

Приложения:
