Question

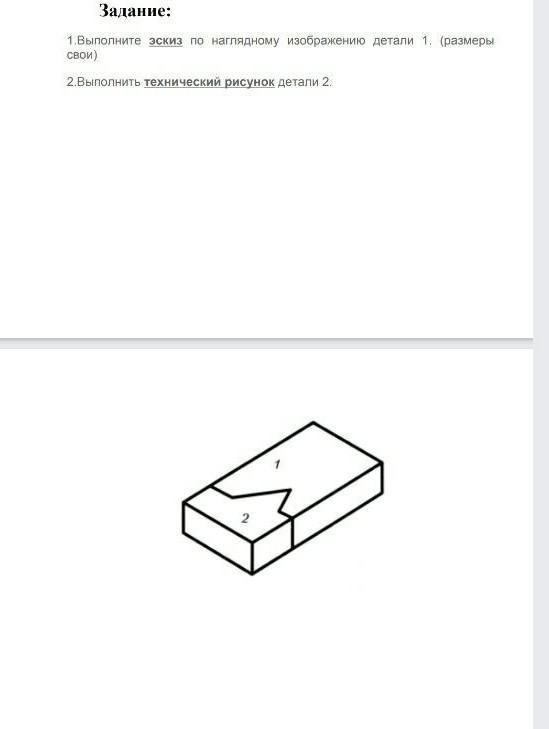

помогите пожалуйста с черчение , пожалуйста​

Answer 1

Ответ:

Объяснение:

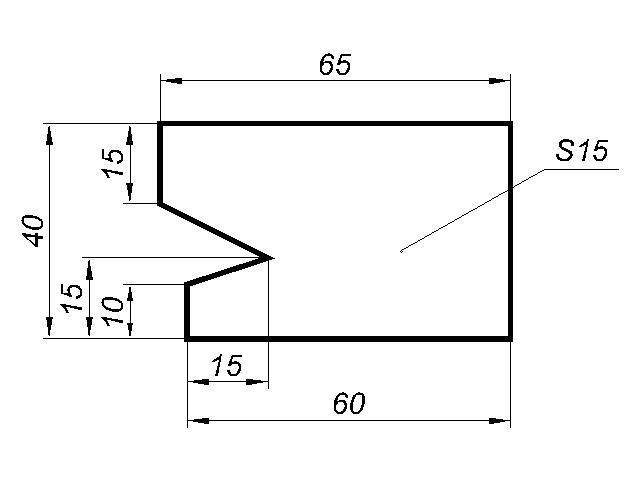

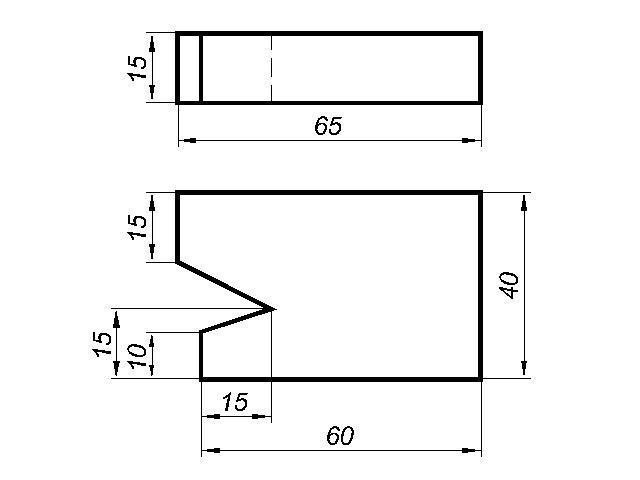

Первые два чертежа выполнены верно, на первом чертеже я указала толщину детали обозначением S15, а на втором начертила вид спереди, на котором и указала толщину (высоту).

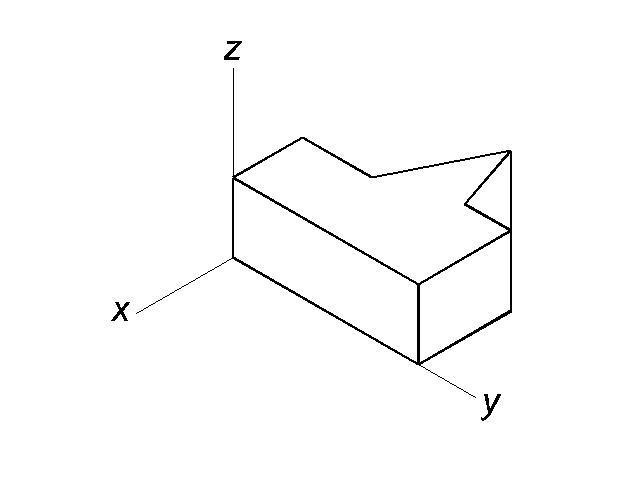

Третий чертеж - изометрия детали под номером 2.

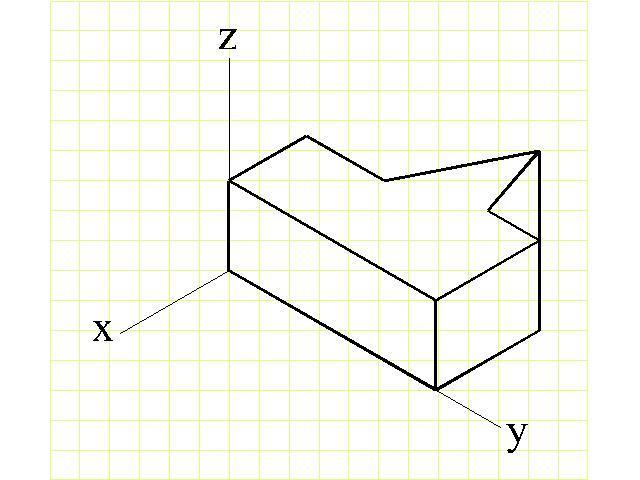

Четвертый чертеж (подсказка) выполнен на клетке с размером сторон 5 мм.

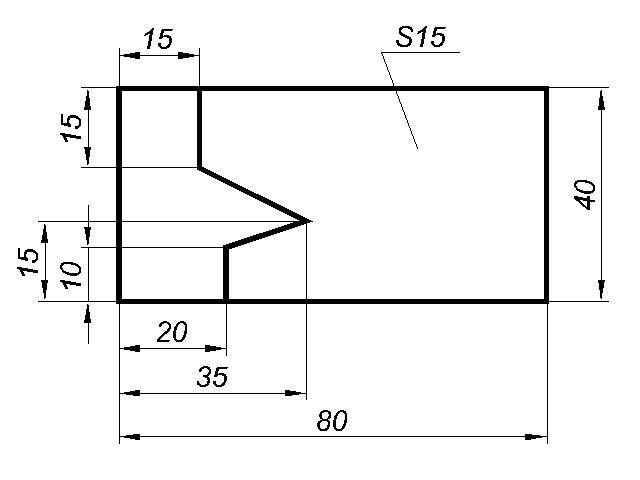

Пятый чертеж - показала все размеры, на которые я ориентировалась при построении видов и изометрии.
