Question

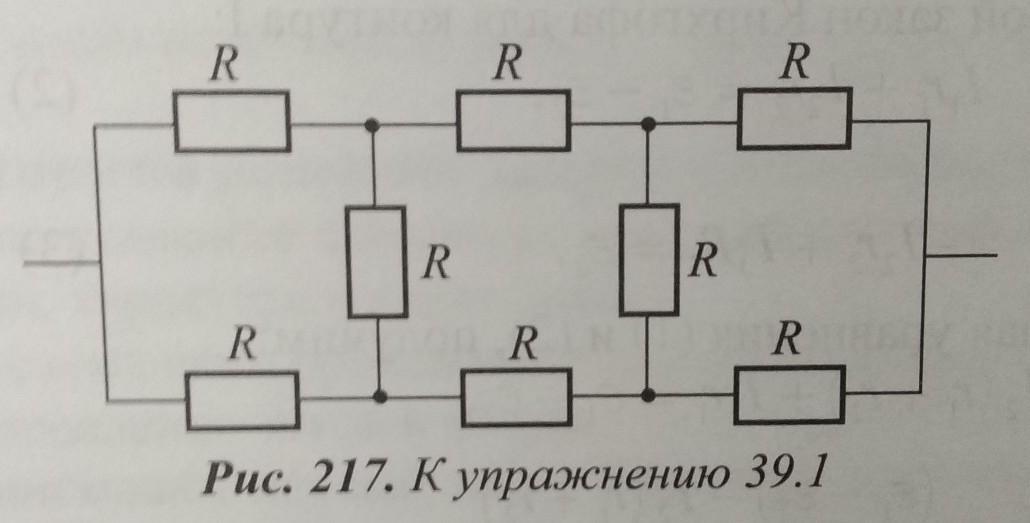

Определите общее сопротивление цепи, изображенной на рисунке 217, если R- 9 Ом.​

Answer 1

Ответ:

Rобщ = 13,5 Ом

Объяснение:

Вертикальные сопротивления не будут приниматься в расчете, в силу симметрии у них на концах будут одинаковые потенциалы и ток через них идти не будет.

У нас остается параллельное соединение двух сопротивлений - верхнего и нижнего, каждый по R+R+R = 3R

Rобщ = 3R*3R/(3R+3R) = 9R^2/(6R) = 1,5R = 1,5*9 = 13,5 (Ом)
