Question

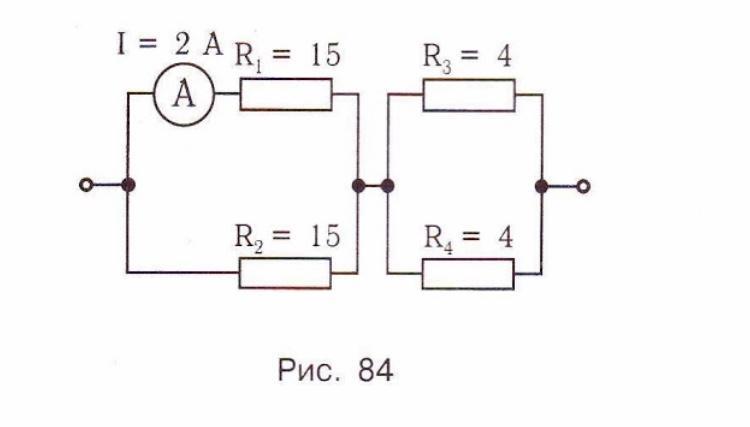

По рисунку определите распределение токов и напряжений в цепи

СРОЧНО!!!!!!!!!!!!!!!!

Answer 1

Ответ:

Объяснение:

резисторы равны , то и ток и будут одинаковы в каждой разветвленной цепи.

I1=I2 = 2A

I = I1+I2 = 2+2 = 4A

U1 = U2 = I1*R1 = 2*15 = 30 B

I3 = I4 = I /2 = 4/2 = 2 A

U3 = U4 = I3*R3 = 2*4 = 12 B
