Question

Цепь, состоящую из последовательно соединенных конденсатора емкости C = 100 мкФ, катушки с индуктивностью L = 3 мГн (без активного сопротивления) и резистора с сопротивлением R = 0,9 Ом, подключили к переменному напряжению Vcosωt в момент
t = 0.

Найти для амплитуды V = 20 В и частоты ω = 1500 1/с напряжения:

1) амплитуду напряжения на конденсаторе VC;

2) значения сопротивлений катушки индуктивности XL и конденсатора XC;

3) векторную диаграмму напряжений.

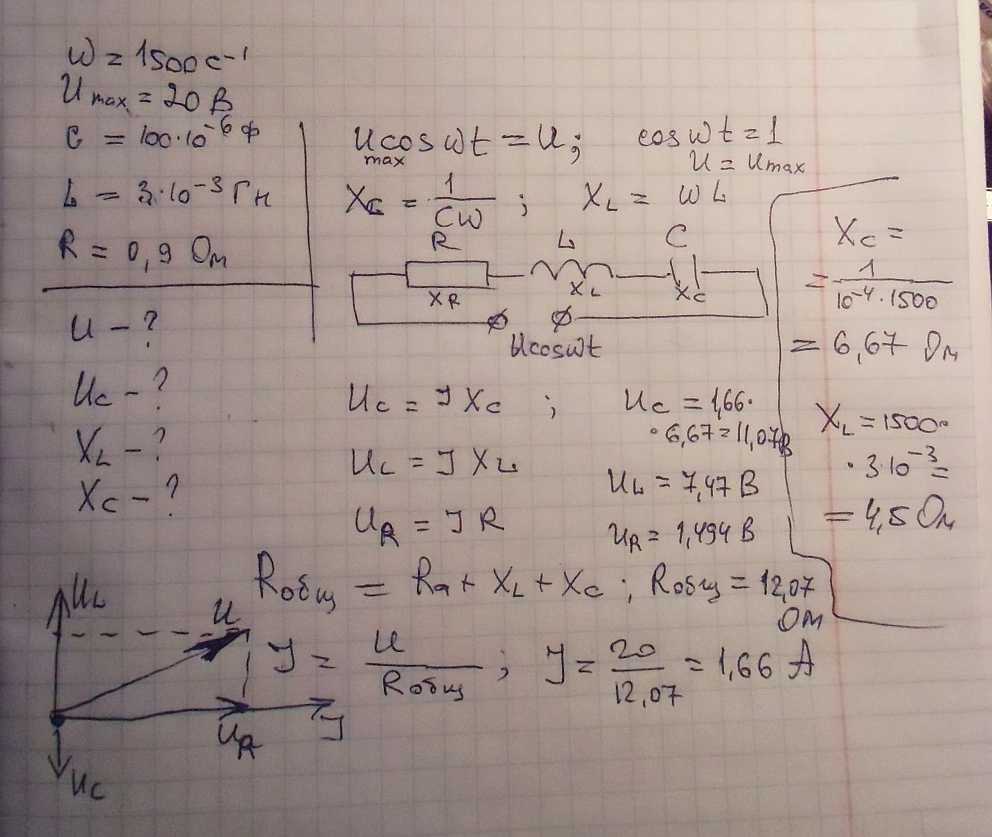

Answer 1

цепь переменного тока

при t=0
u=Umax cos ωt = Umax

u = 20 B
