Question

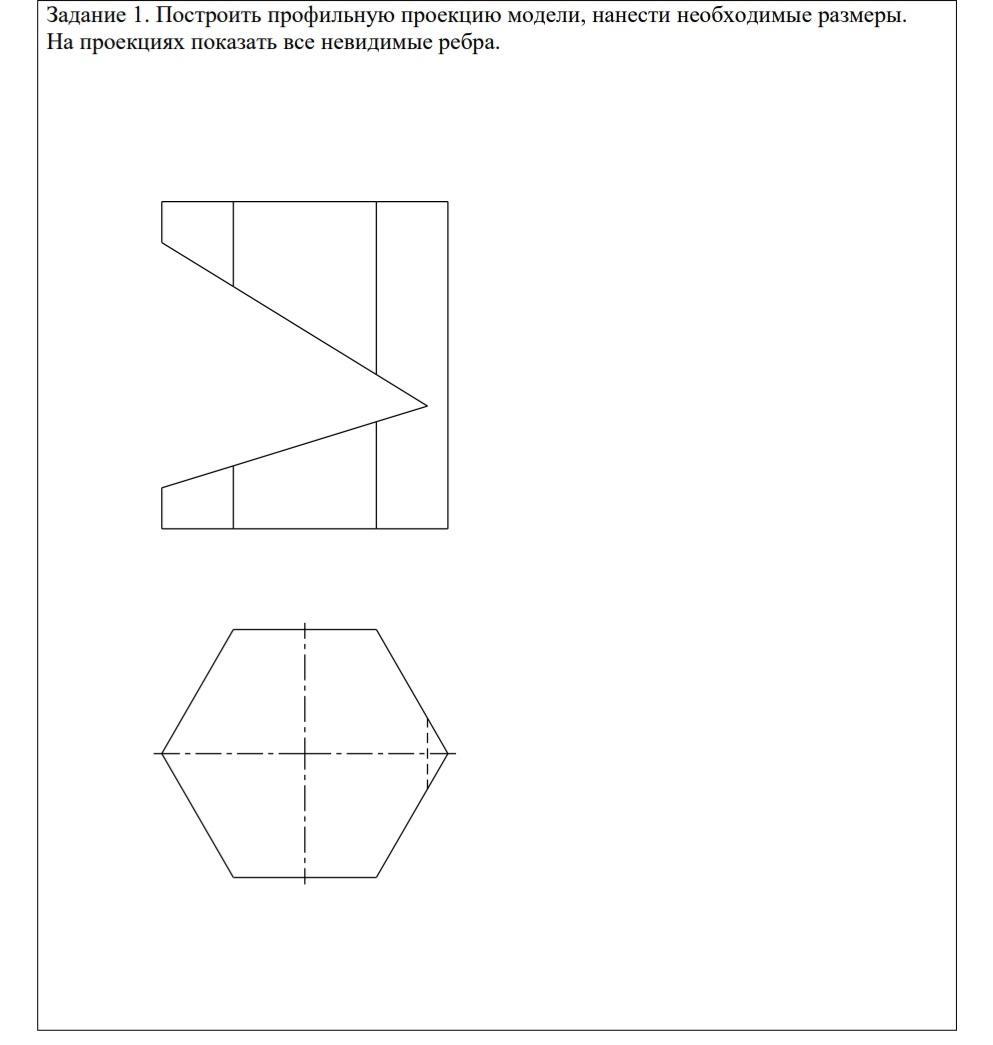

Построить профильную проекцию модели нанести необходимые размеры.На проекциях показать невидимые ребра.За помощь даю 100 баллов <3

Answer 1

Ответ:

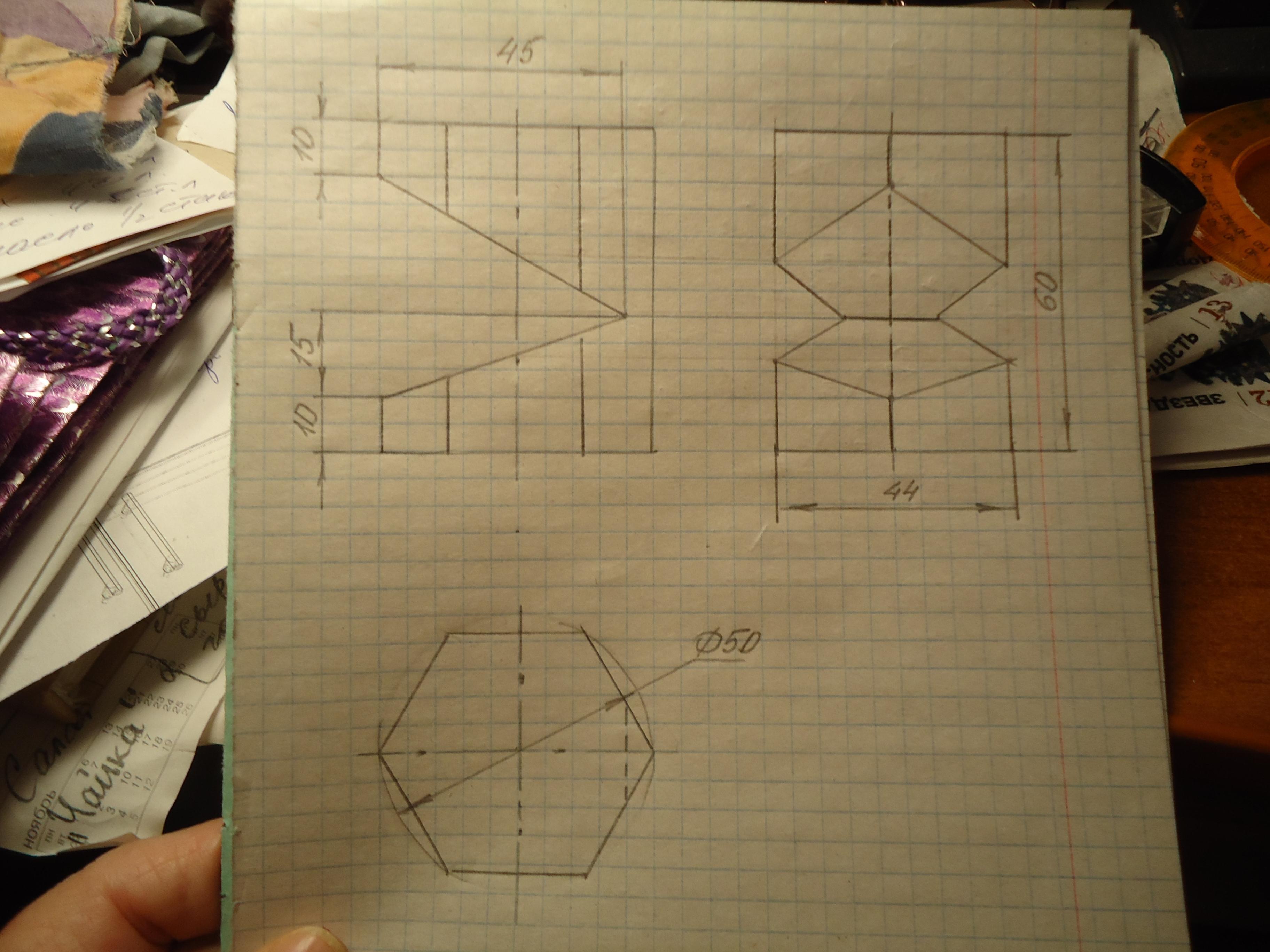

Чертёж детали из трёх проекций см. на фото.

Размеры я взяла произвольные так, чтобы сохранились пропорции на глаз. Вы можете выбрать свой размер диаметра и остальные размеры.

  Надеюсь, что помогла вам.
