Question

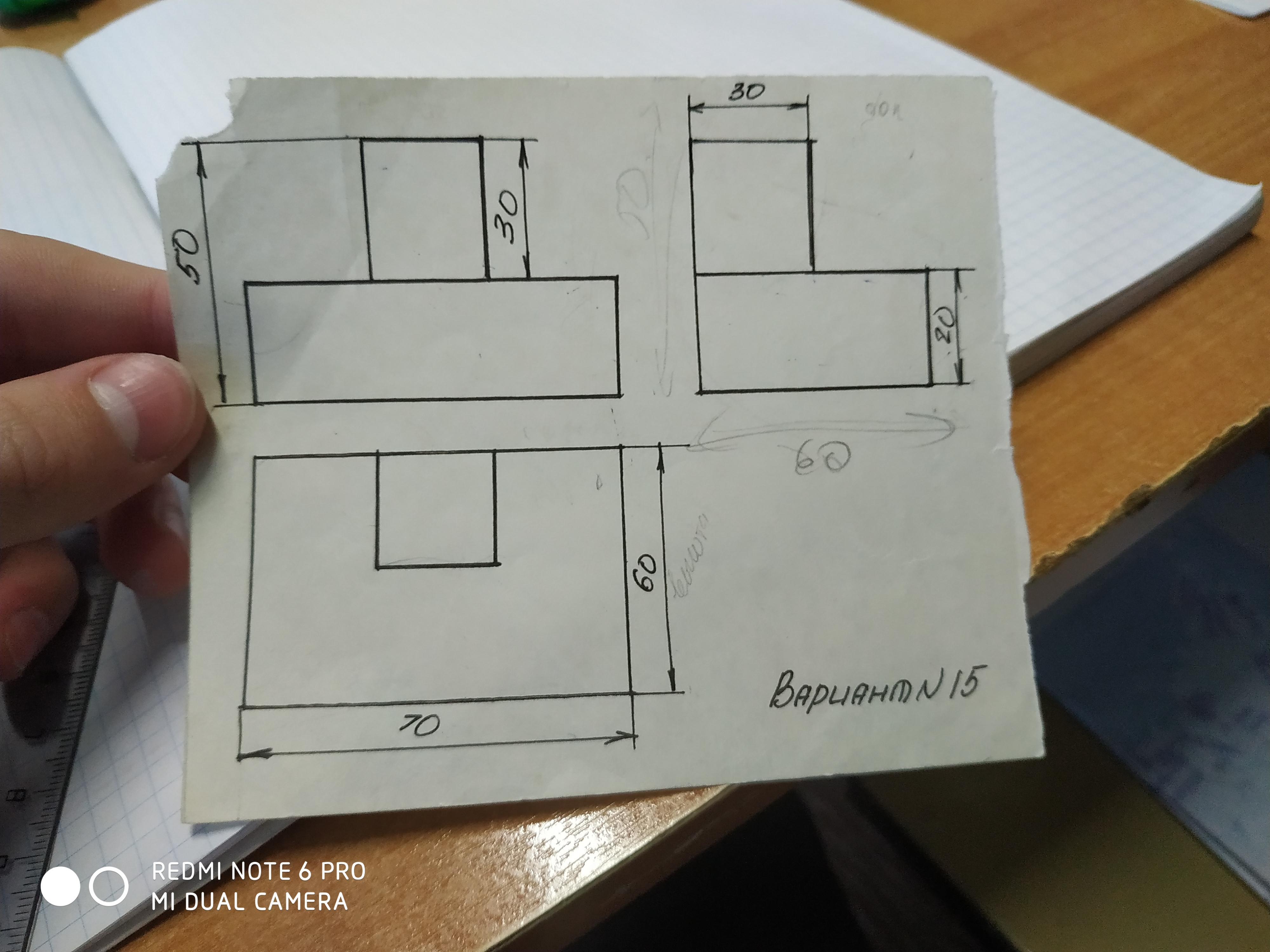

Пожалуйста помогите черчение!!!!!! Скоро сдавать !!!!!!

Answer 1

Ответ:

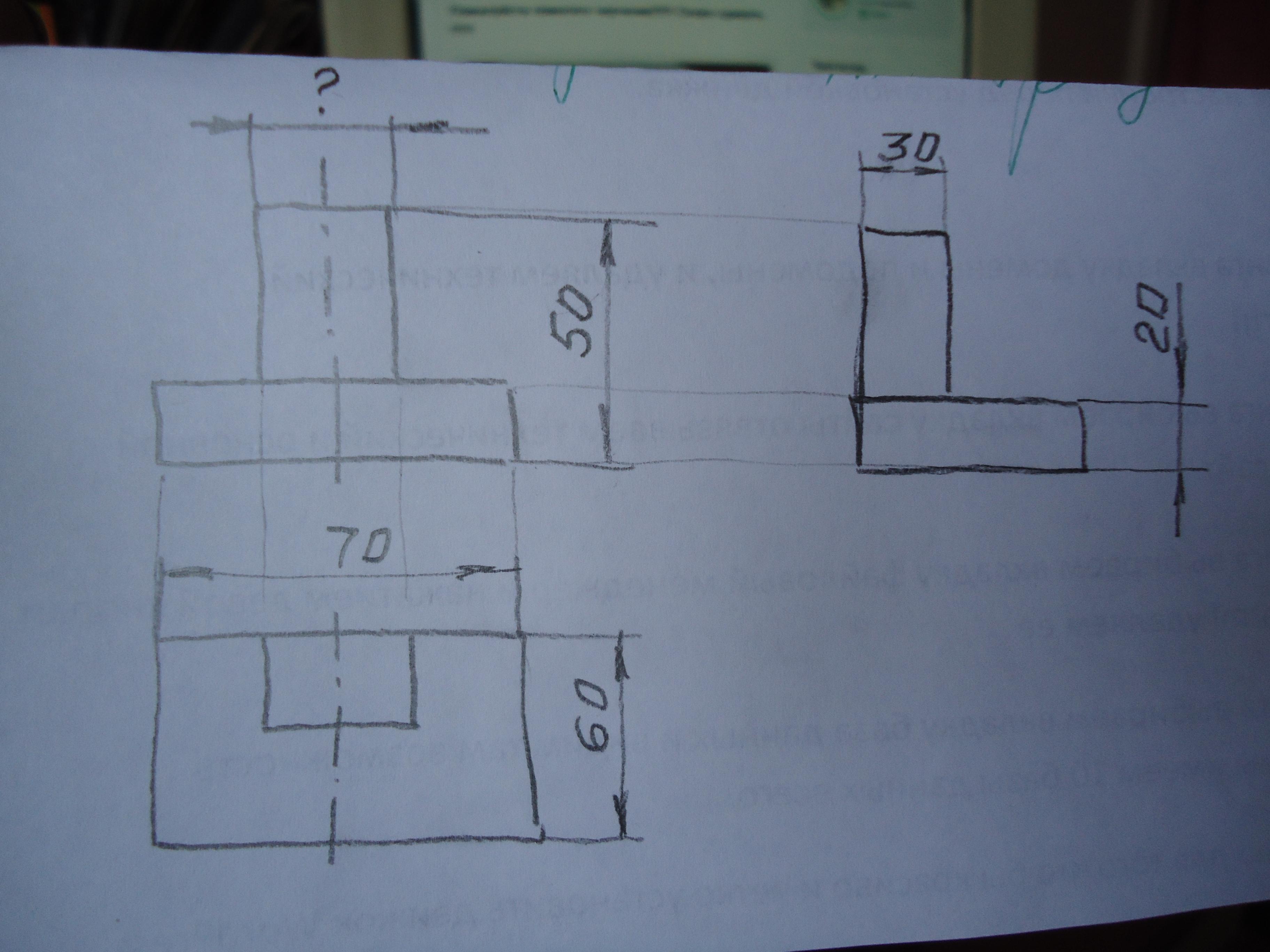

Чертёж детали см. на фото.

Объяснение:

На вашем чертеже не хватает одного размера и есть лишний размер.

Мой чертёж выполнен от руки и с сохранением пропорций на глаз.

Размерные линии надо удалять от чертежа на 10 мм.

Если размерная линия маловата для того, чтобы нанести на ней стрелки и написать цифры, то стрелки располагают снаружи отрезка, а цифры пишут также снаружи или внутри.

Желаю удачи.
