Question

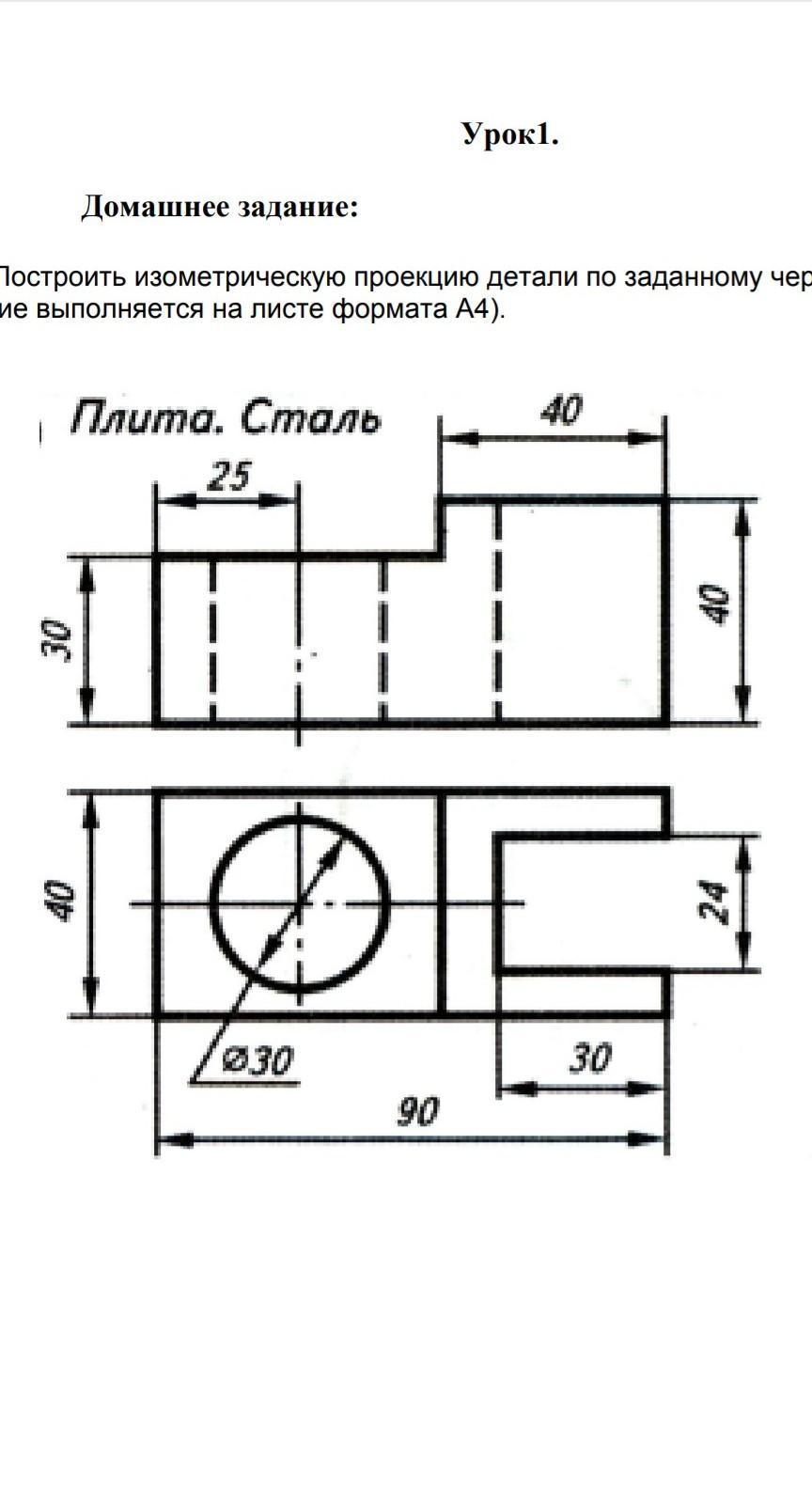

Построить изометрическую проекцию детали по заданному чертежу( задание выполняется на листе формата А4) ПОМОГИТЕ Пожалуйста, ОЧЕНЬ СРОЧНО НУЖНО!
​

Answer 1

Ответ:

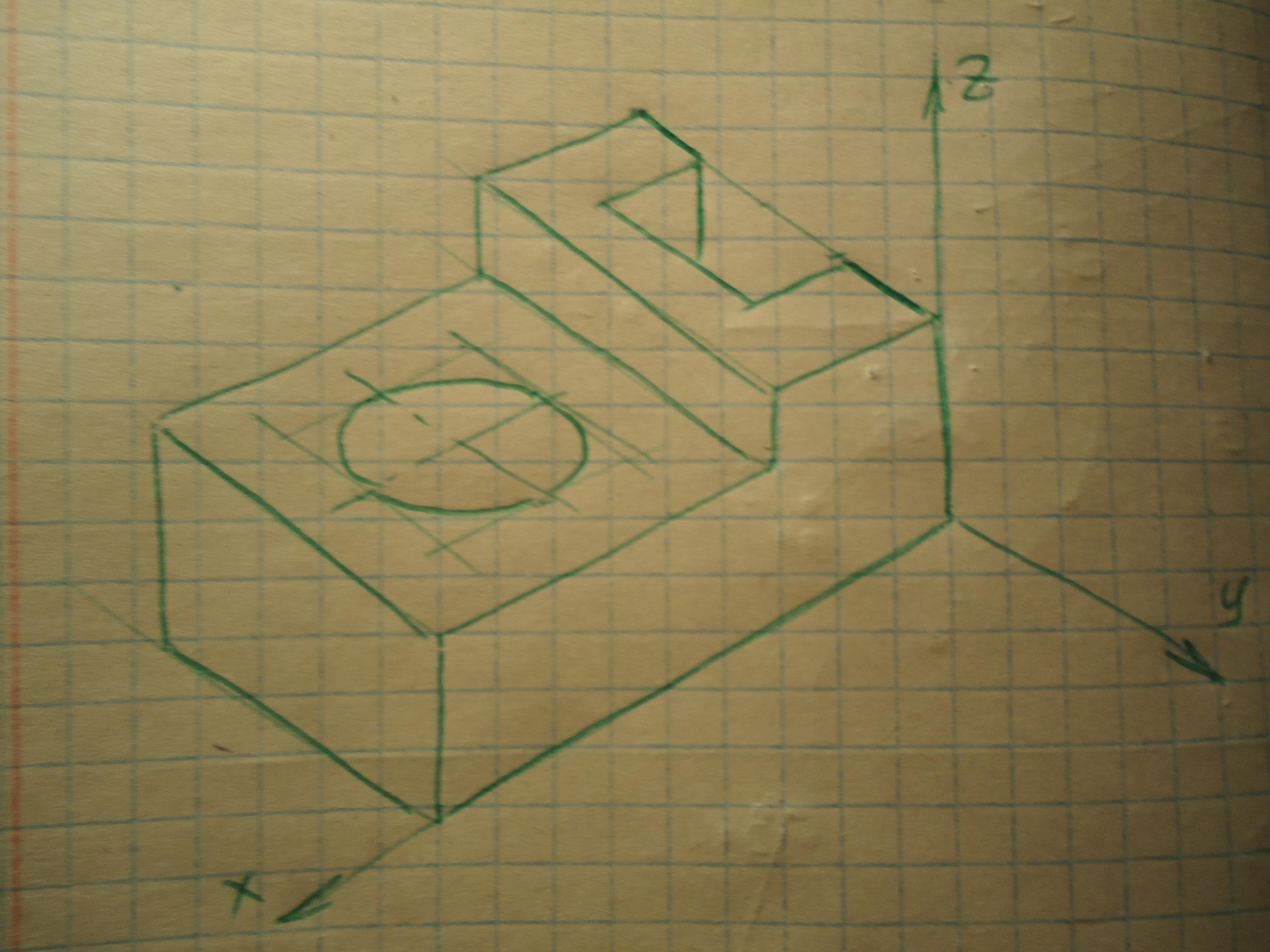

Построение изометрической проекции см. на фото.

Построение выполнялось от руки и с сохранением пропорций на глаз.

Сначала строите оси под углом 120°.

Затем повторяете фронтальную проекцию на плоскости ХZ.

Из всех вершин проводите линии параллельно оси У и отмеряете отрезки, равные ширине детали 40 мм.

Теперь можно строить вырез в верхней части и овал на горизонтальной поверхности с помощью ромба.

  Надеюсь, что смогла вам помочь.
