Question

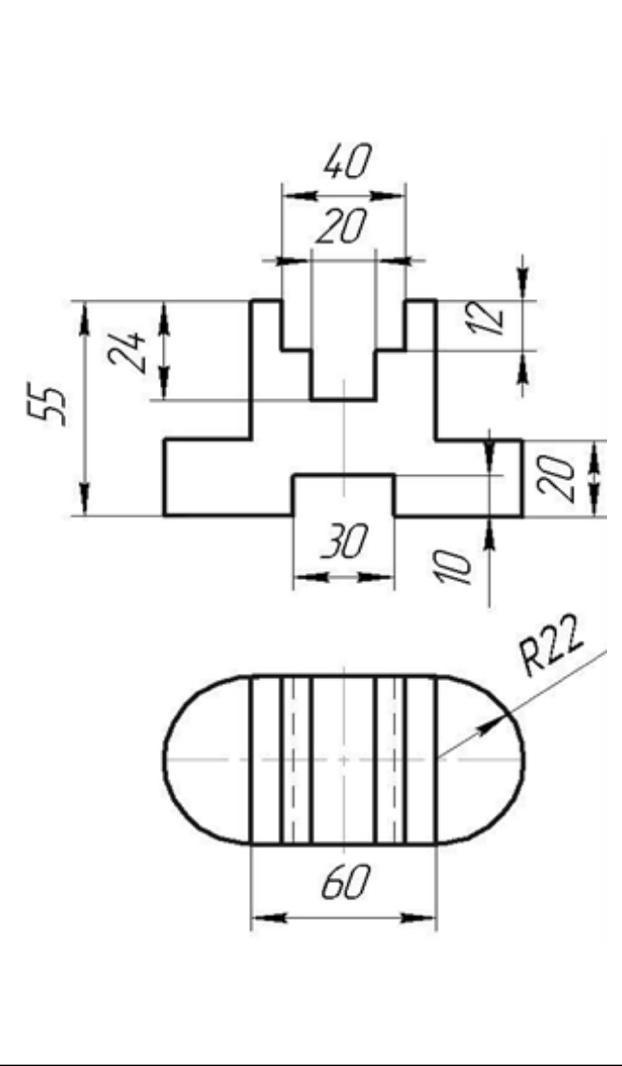

Даю 20 баллов!!! Построить третий вид и аксонометрию детали.

Answer 1

Ответ:

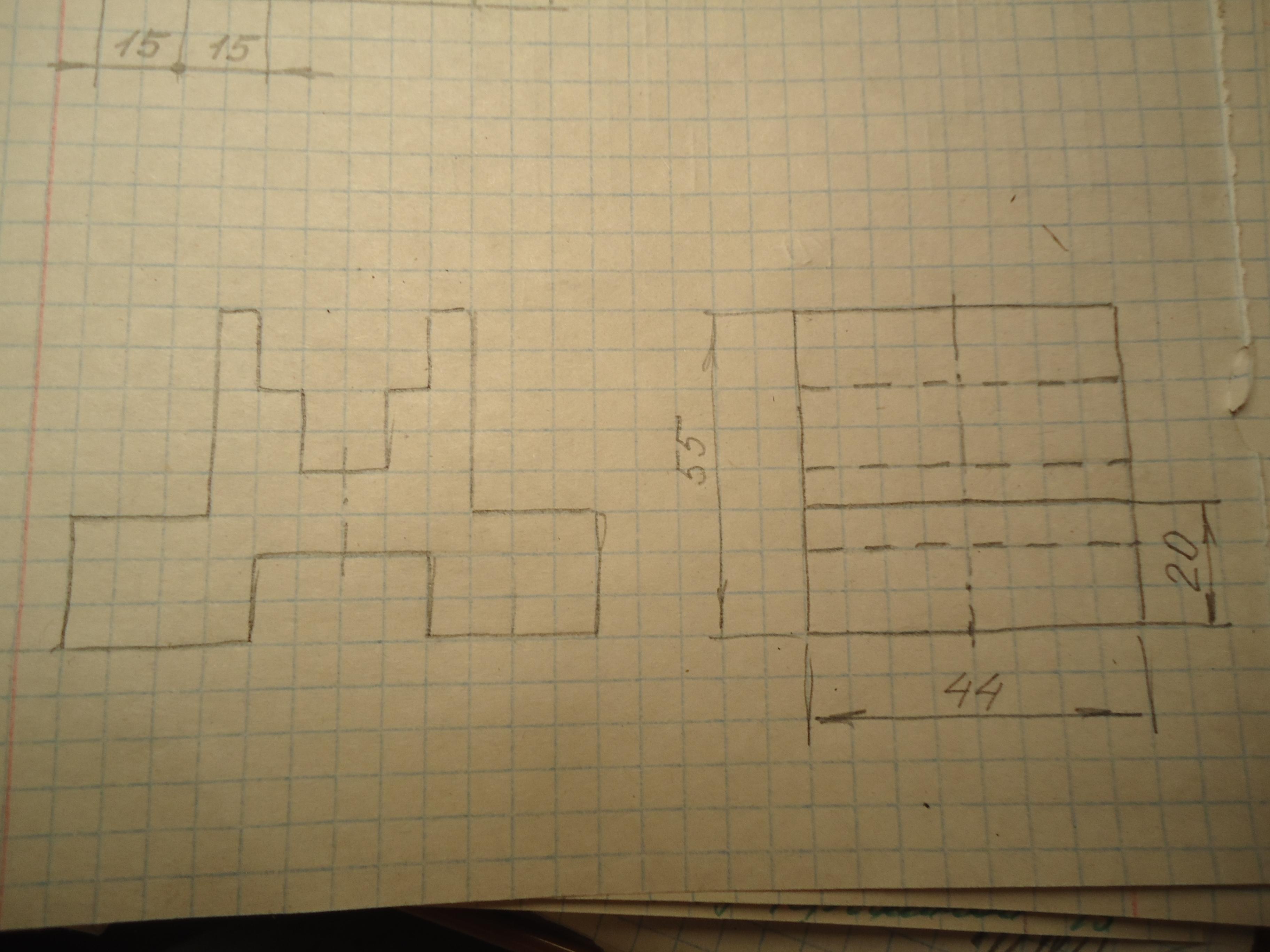

Вид слева см. на фото. Три размера лучше перенести на вид слева, а остальные оставить на своих местах.

Я не стала перечерчивать вид сверху, а изобразила только два вида. Надеюсь, что всё понятно.

Чертеж и изометрия выполнялись с сохранением пропорций на глаз.

Овалы на изометрии строились с помощью ромба.

    Думаю, что смогла вам помочь.
