Question

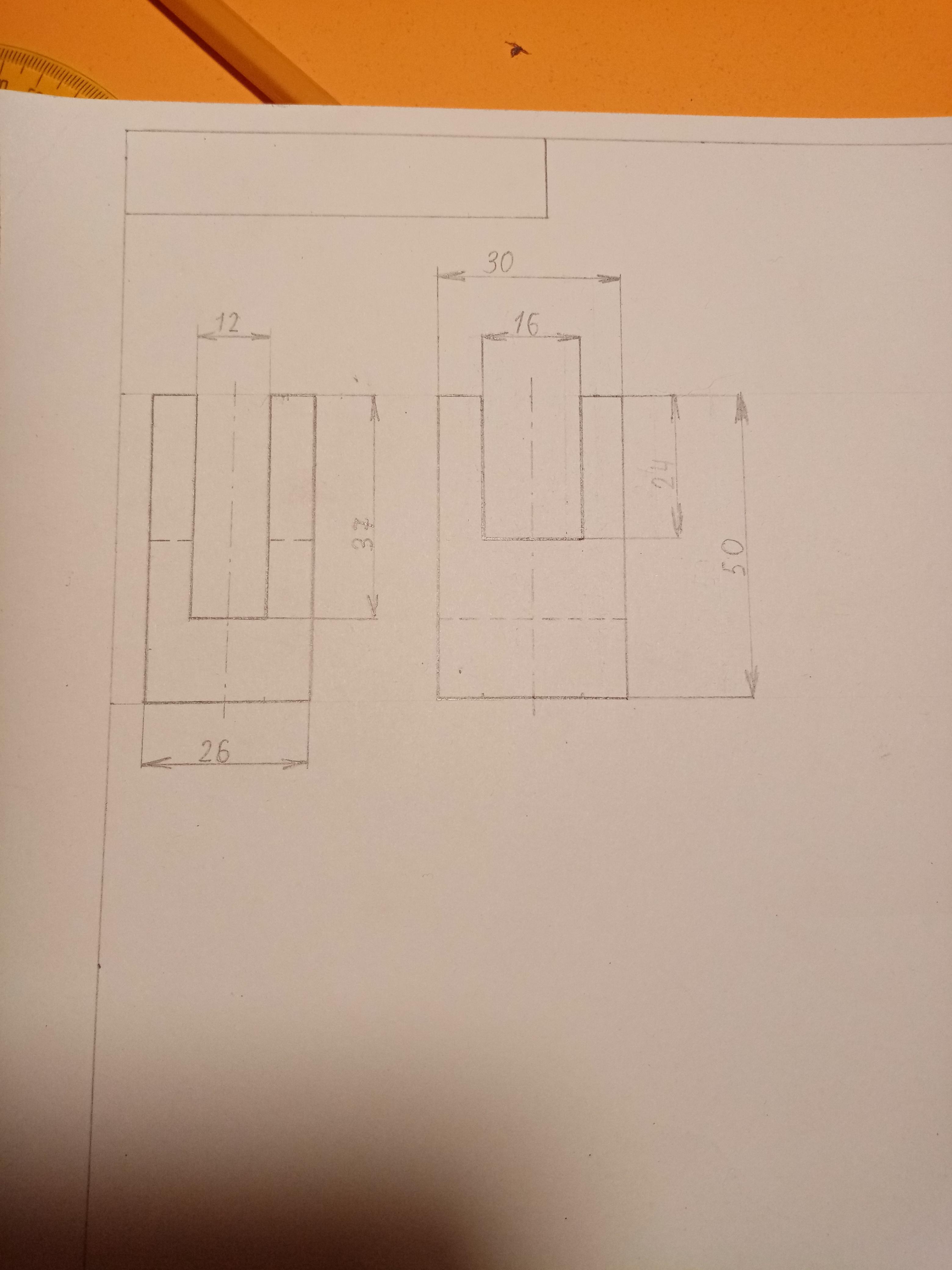

Помогите по инженерной графике. Нужно построить недостающие вид и объем - изометрию(аксонометрию) не знаю как правильно.

Answer 1

Ответ:

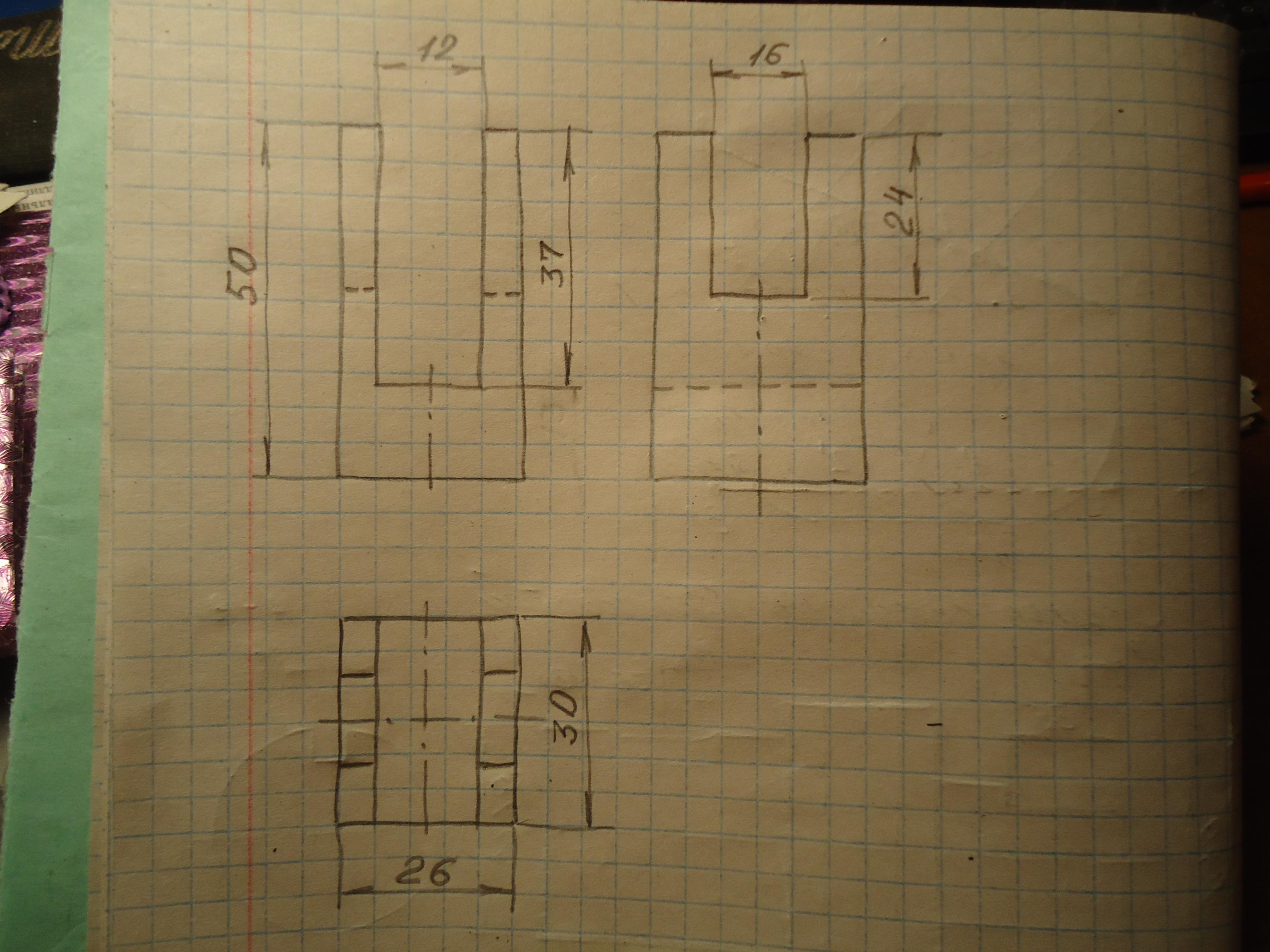

Построение чертежа из трёх проекций и изометрию детали см. на фото.

Объяснение:

Долго же пришлось вам ждать ответа. Случайно наткнулась на ваш вопрос.

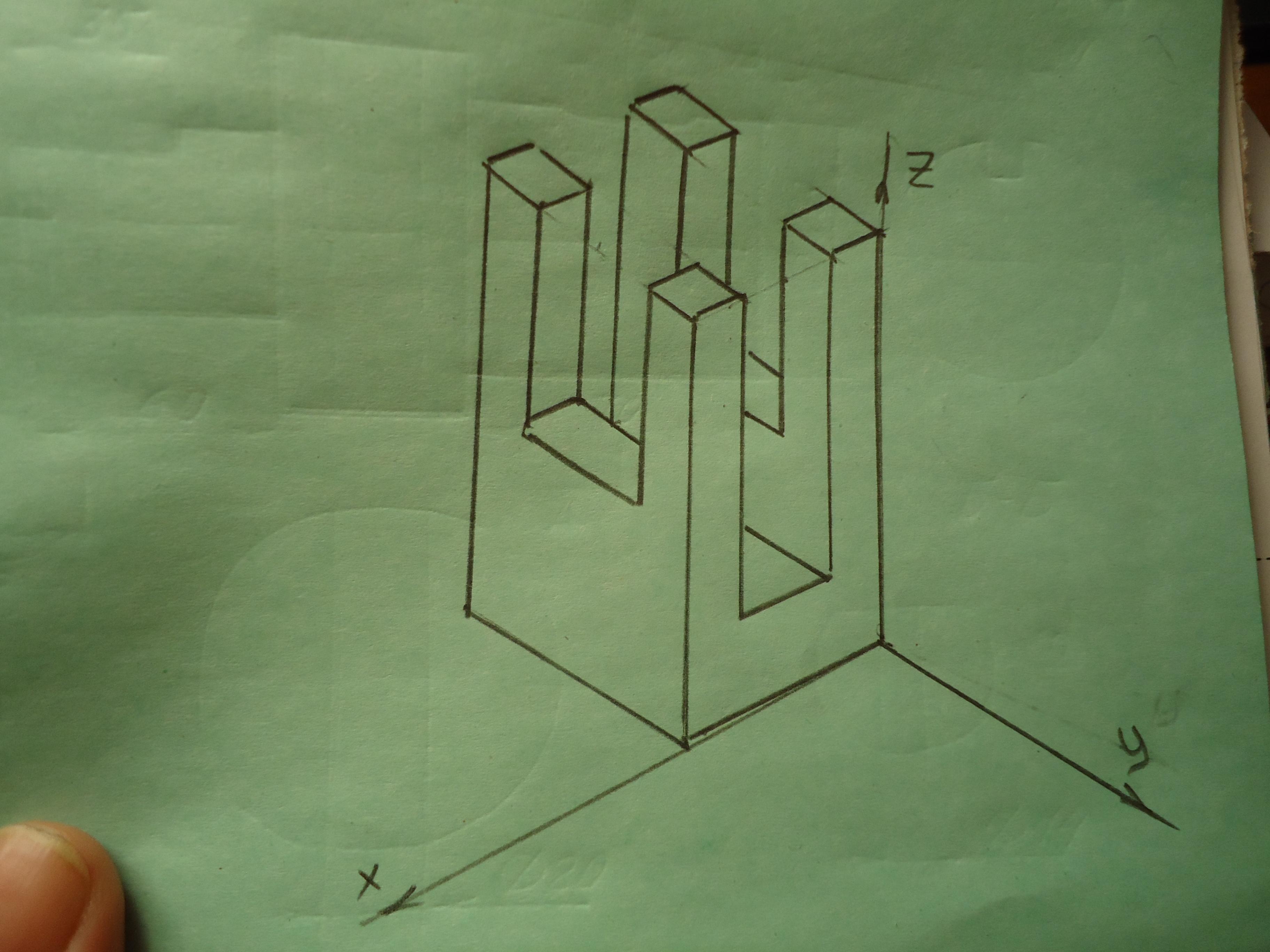

Построения делала по заданным размерам. При построении изометрии расположите оси под углом 120° друг к другу. и выполните в плоскости ХZ вид спереди. Затем из всех вершин полученного изображения проведите прямые, параллельные оси У и отступите по этим прямым ширину детали 30 мм. Затем займитесь построением боковых вырезов.

  Надеюсь, что помогла вам. Желаю успехов.
