Question

ЧЕРЧЕНИЕ!!!!!!!!!

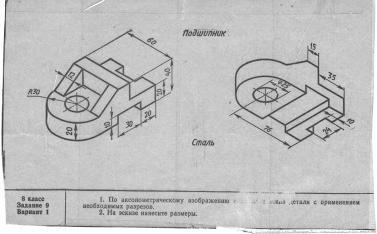

виконайте креслення деталі з використанням необхідних розрізів. Нанесіть розміри!)


(выполните чертеж детали с использованием необходимых разрезов. Нанесите размеры)

Answer 1

Ответ:

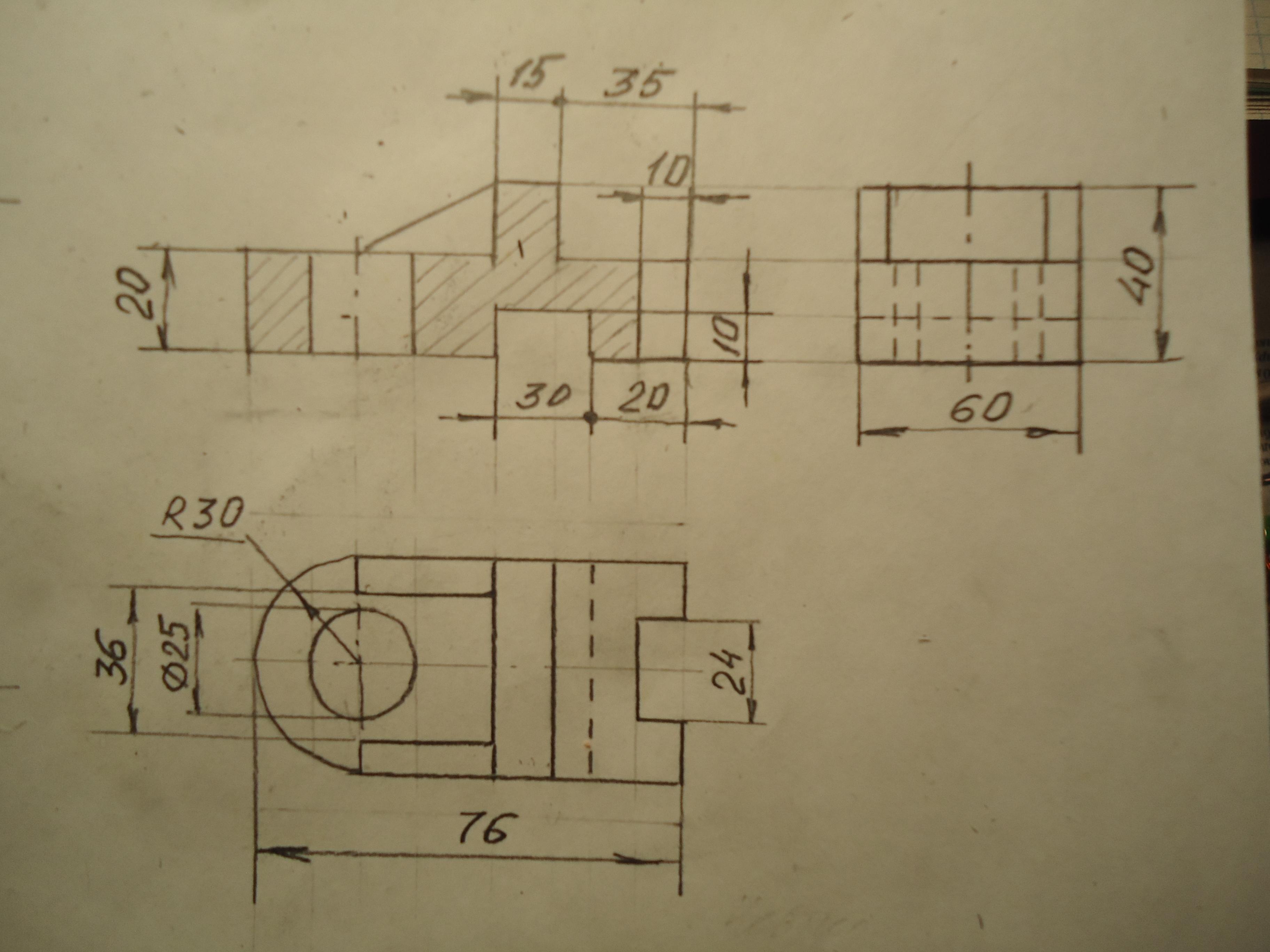

Чертёж детали из трёх проекций с фронтальным разрезом см. на фото. Чертёж выполнен с сохранением пропорций на глаз. Вам необходимо повторить его по действительным размерам на нужном формате.

Изометрию детали я не строила, т.к. в вашем задании указан только чертёж с разрезом.

  Надеюсь, что помогла вам.
