Question

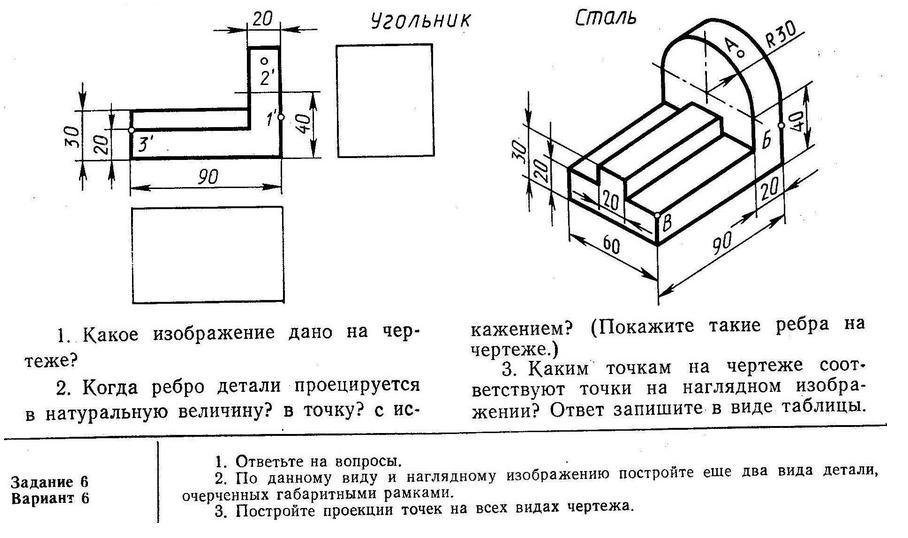

черчение Задания к практической работе «Методы проецирования».
Прошу помочь,нужно сделать только 1 рисунок та что плоская.
ДАЮ 100 БАЛЛОВ!

Answer 1

Ответ:

Объяснение:

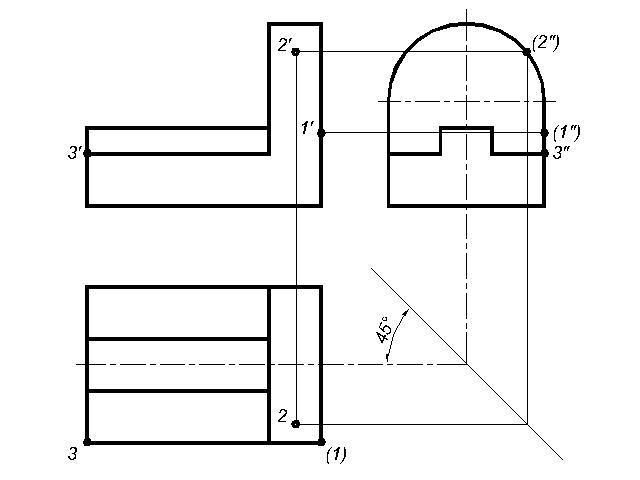

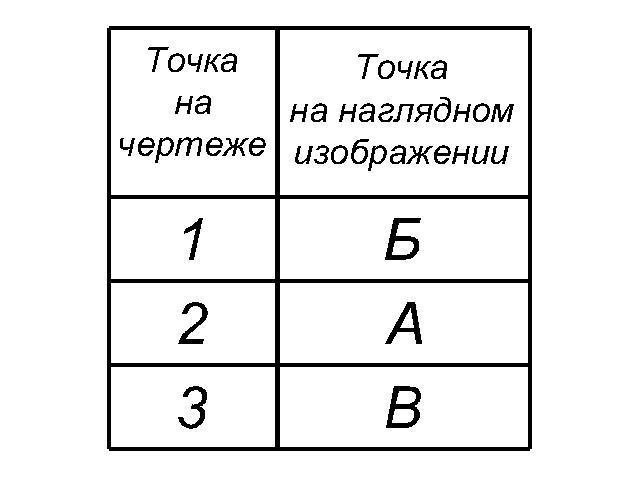

1. На чертеже задания изображен вид спереди - главный вид.

2. Ребро детали проецируется в натуральную величину, если ребро параллельно проецируемой плоскости.

В точку - ребро перпендикулярно проецируемой плоскости.

С искажением - ребро находится под углом к проецируемой плоскости (кроме 90°).

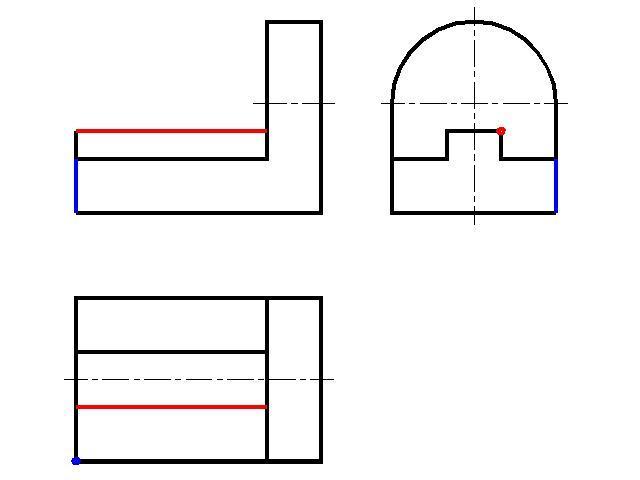

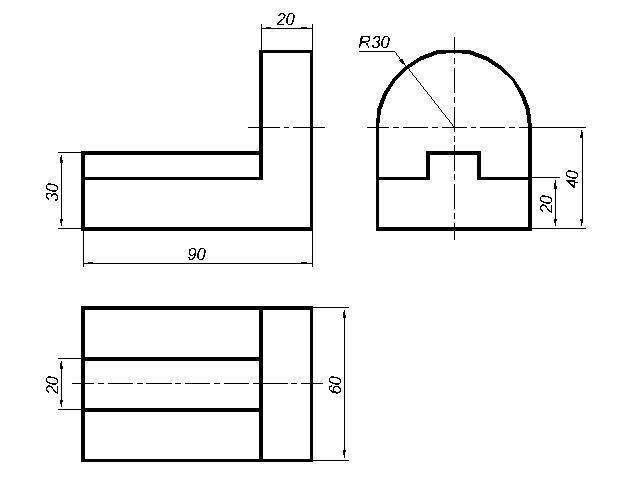

См. 4 чертеж:

Ребро красного цвета на видах спереди и сверху - натуральная величина, а на виде слева - точка.

Ребро синего цвета на видах спереди и слева - натуральная величина, а на виде сверху - точка.

Полукруг радиусом 30 мм - на виде слева - натуральная величина, а на видах спереди и сверху - прямые линии (искажение).
