Question

РЕШИТЕ ПОЖАЛУЙСТА СРОЧНО

Answer 1

Ответ на фото.

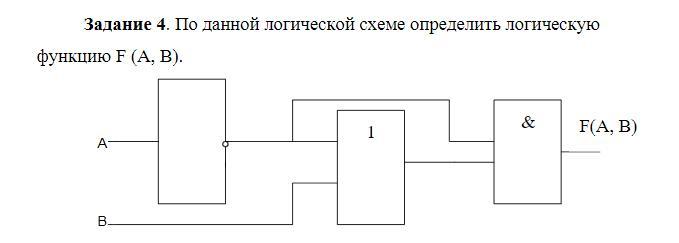

У тебя на схеме изображены три логических вентиля:

1) Вентиль НЕ  ( на схеме у тебя изображен в виде прямоугольника на выходе у которого кружочек)

2) Вентиль ИЛИ (на схеме у тебя изображен в виде прямоугольника с единицей)

3) Вентиль И (на схеме у тебя изображен в виде прямоугольника с амперсандом ).

Составляем таблицу истинности для всех переменных(у тебя две переменные А и В)

Составляем логическое выражение. И составляем для него таблицу истинности.

Будут вопросы, обращайся

Удачи:)
