Question

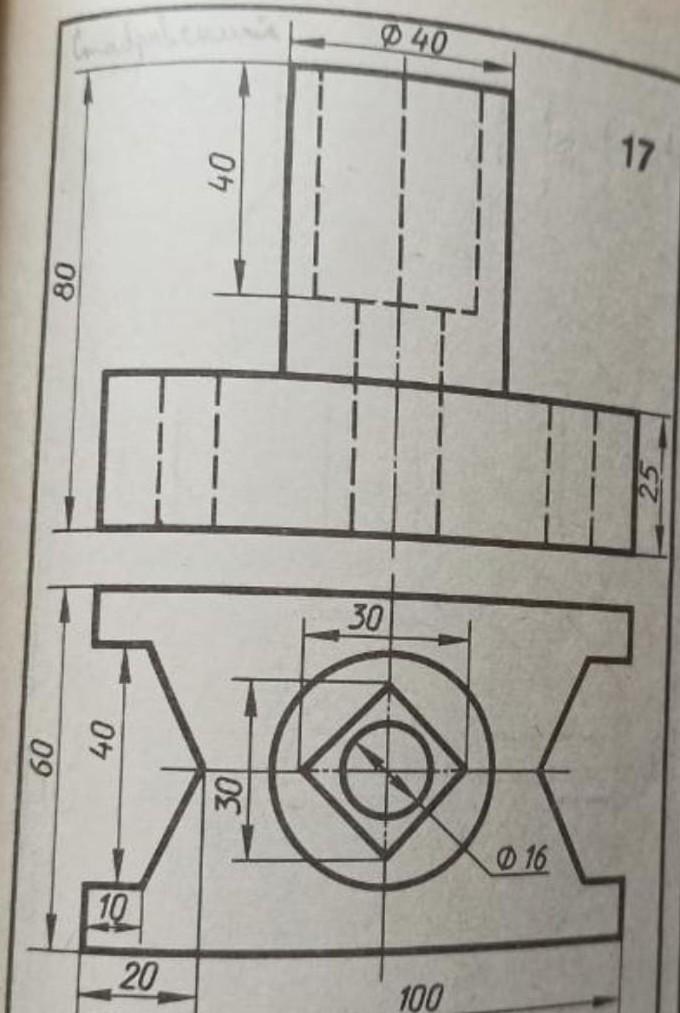

Помогите пожалуйста сделать 3 проекцию это чертежа и порезать размеры, а ещё если не трудно покозать 3д модель​

Answer 1

Ответ:

Объяснение:

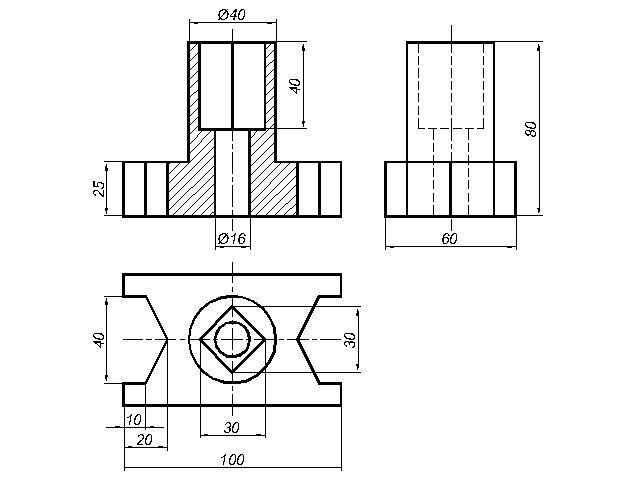

Первый чертеж - вид спереди заменила на фронтальный разрез.

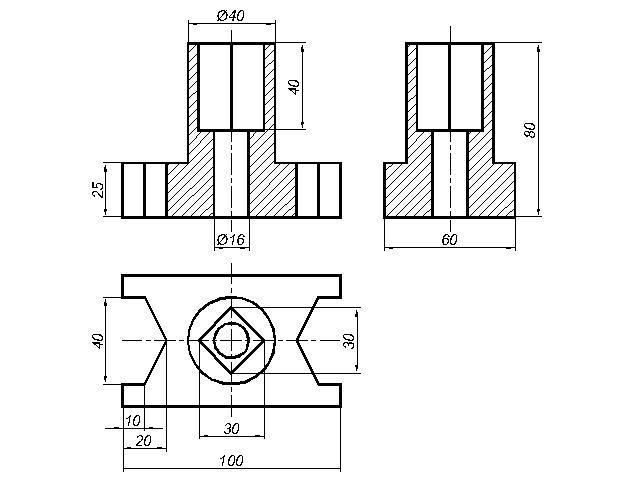

Второй чертеж - выполнила и профильный разрез (вид слева).

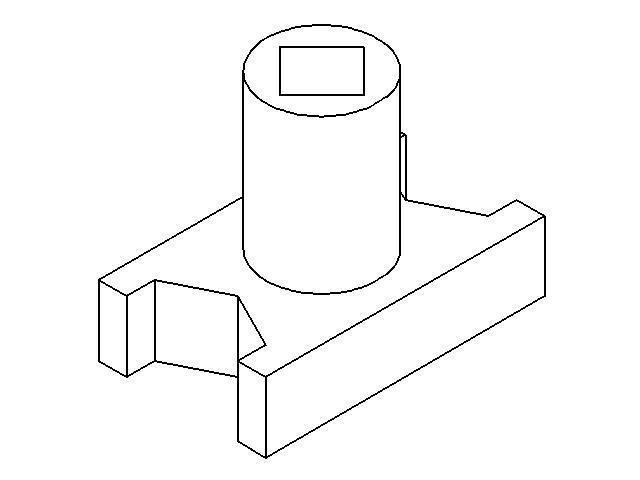

Третий чертеж - изометрия.

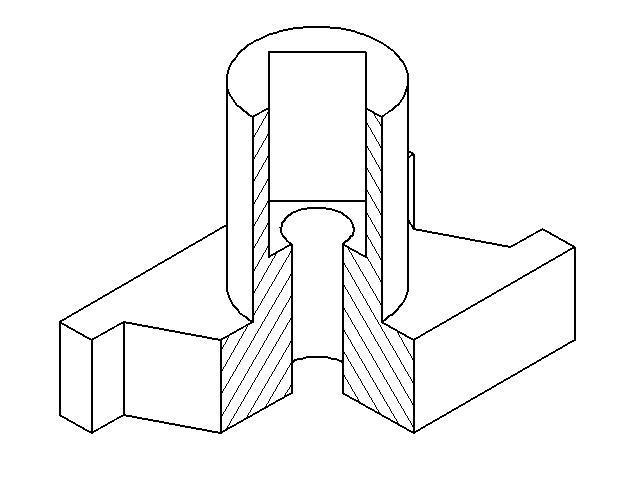

Четвертый чертеж - изометрия с вырезом 1/4 детали.
