Предмет: Другие предметы, автор: Dragon2girl

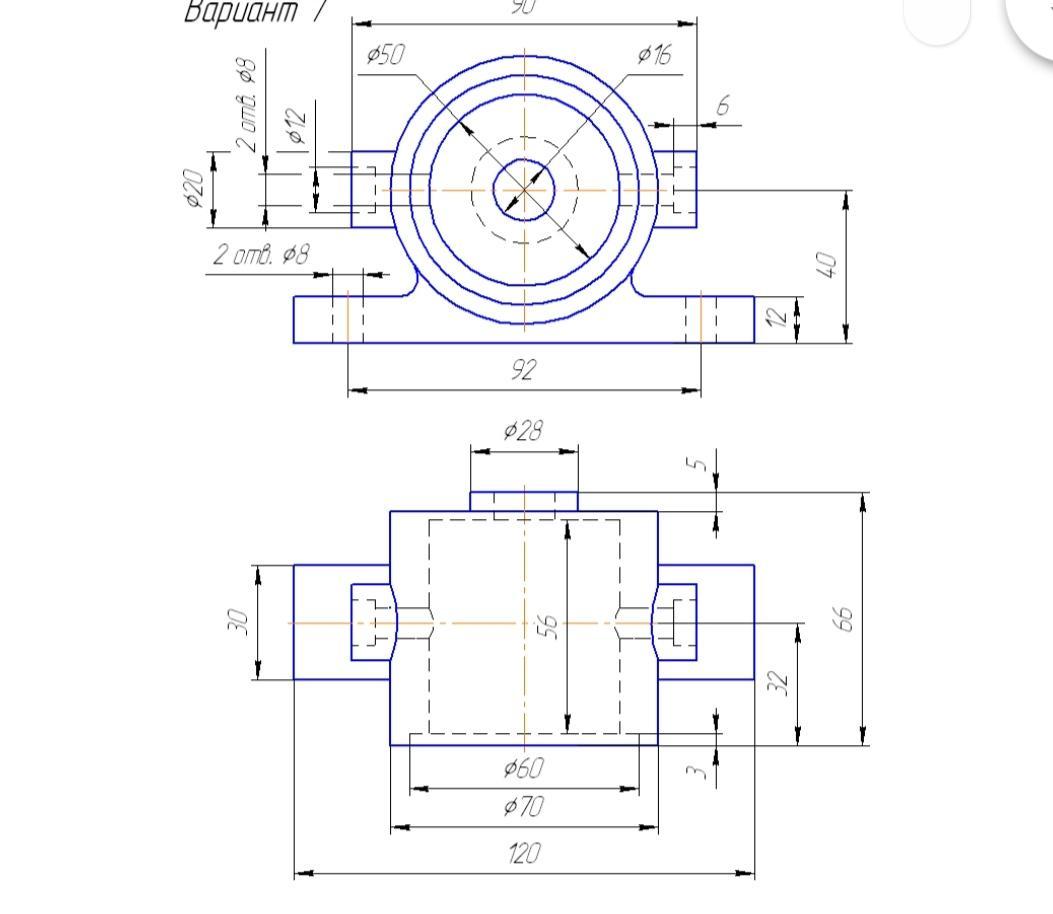

Дана фигура с двумя ракурсами нужно самой нарисовать 3-ий ракурс по данной фигуре,Я не могу понять как она должна выглядеть поэтому прошу помощи

Приложения:
Dragon2girl: я не знаю как тебе это объяснить вот смотри 3-е есть вид спереди есть вид сверху who.int нужно нарисовать вид сзади
Dragon2girl: точнее с боку#
Dragon2girl: точнее сбоку*
Dragon2girl: я тебя все равно не поняла ,как это делать
Dragon2girl: и в приложении не шарю так что

Ответы

Автор ответа: Букса
1

Ответ:

Объяснение:

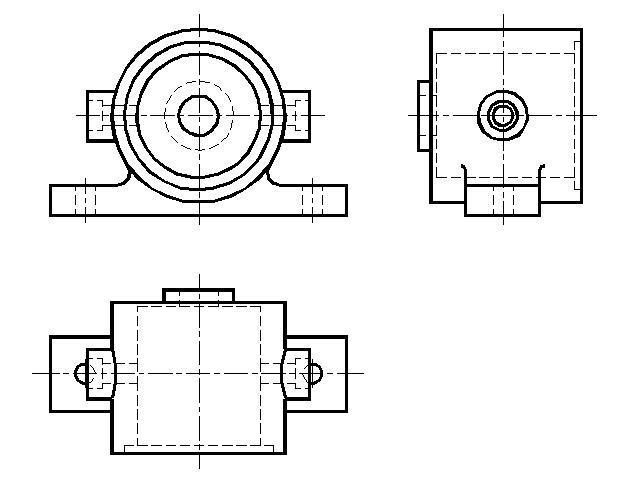

Первый чертеж - начертила вид слева и дочертила отверстия на виде сверху. Размеры указывать не стала, т.к. согласно ГОСТ размеры проставляют только по видимым линиям.

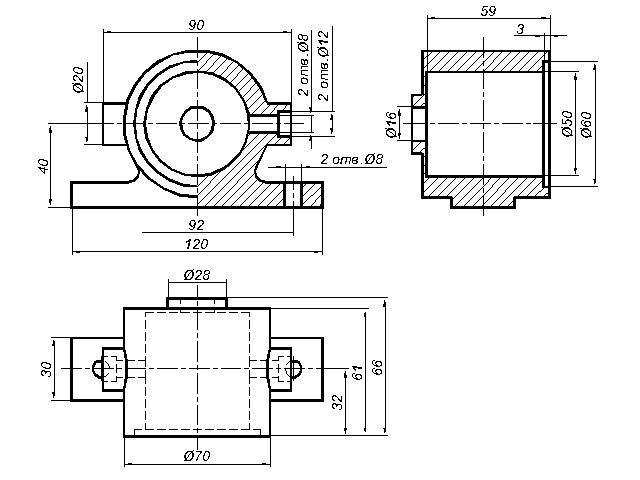

Второй чертеж выполнила по правилам черчения. Главный вид (спереди) начерчен как 1/2 вида + 1/2 фронтального разреза. А вид слева заменила профильным разрезом.

Выбирать ВАМ.

УДАЧИ!

Приложения:
