Question

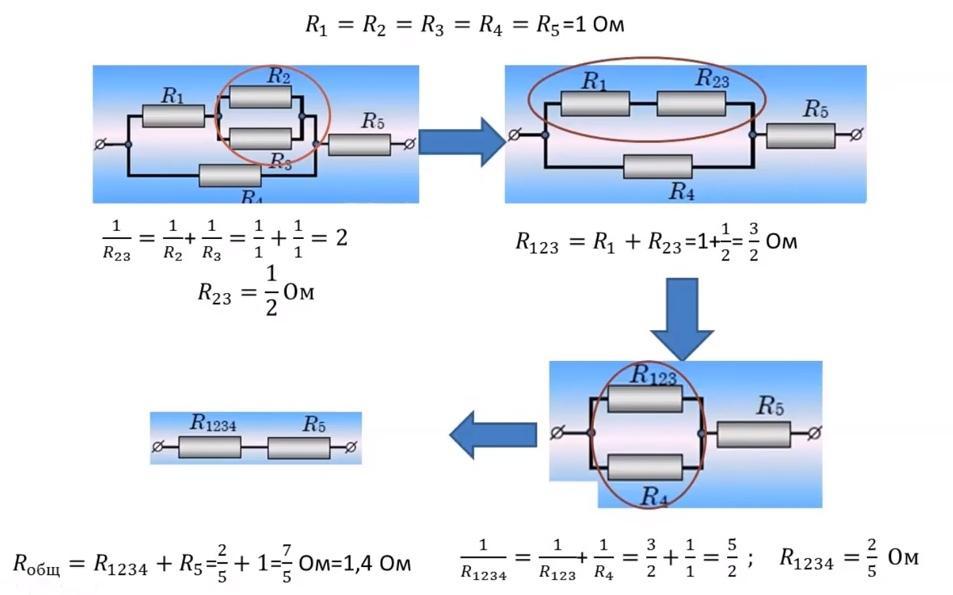

Помогите пожалуйста, решить задачи по образцу

Answer 1

Ответ:

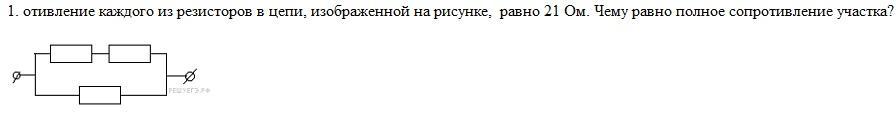

№1.

R₁₂=R₁+R₂=42 Ом;

1/Rполн=1/R₁₂+1/R₃=1/14 Сим;

Rполн=14 Ом.

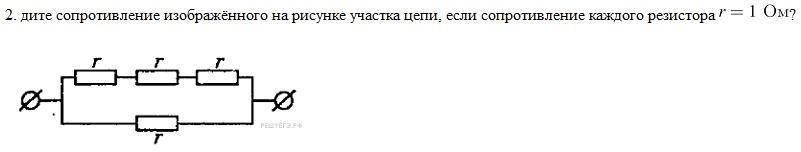

№2.

R₁-₃=R₁+R₂+R₃=3 Ом;

1/Rполн=1/R₁-₃+1/R₄=4/3 Сим;

Rполн=3/4=0,75 Ом.

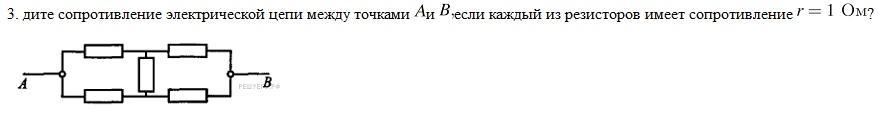

№3.

R₁₂=R₃₄=R₁+R₂=R₃+R₄=2 Ом;

Rᴀв=R₁₂/2=R₃₄/2=1 Ом.

Объяснение:

P.S. к схеме №3:

Концы резистора R₅ находятся под одинаковым

потенциалом => ток ч/з него протекать

не будет и он не влияет на работу цепи.

Поэтому его можно смело отбросить.
