Question

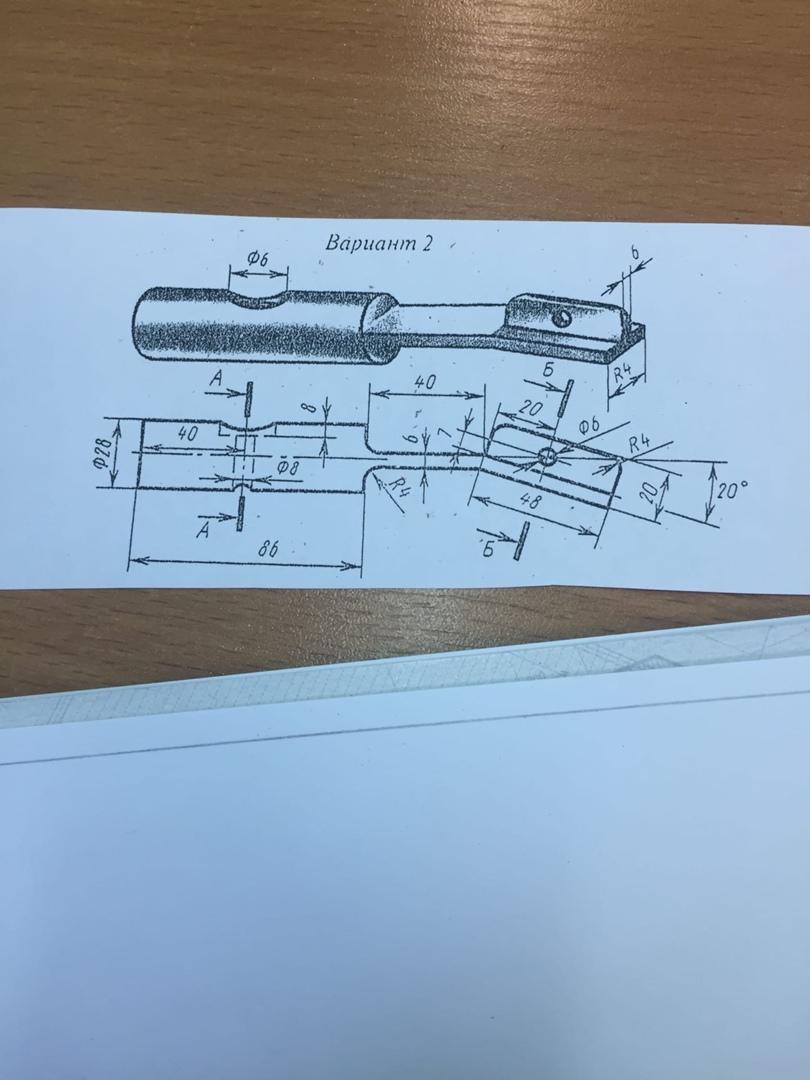

сделать сечение детали.

Answer 1

Ответ:

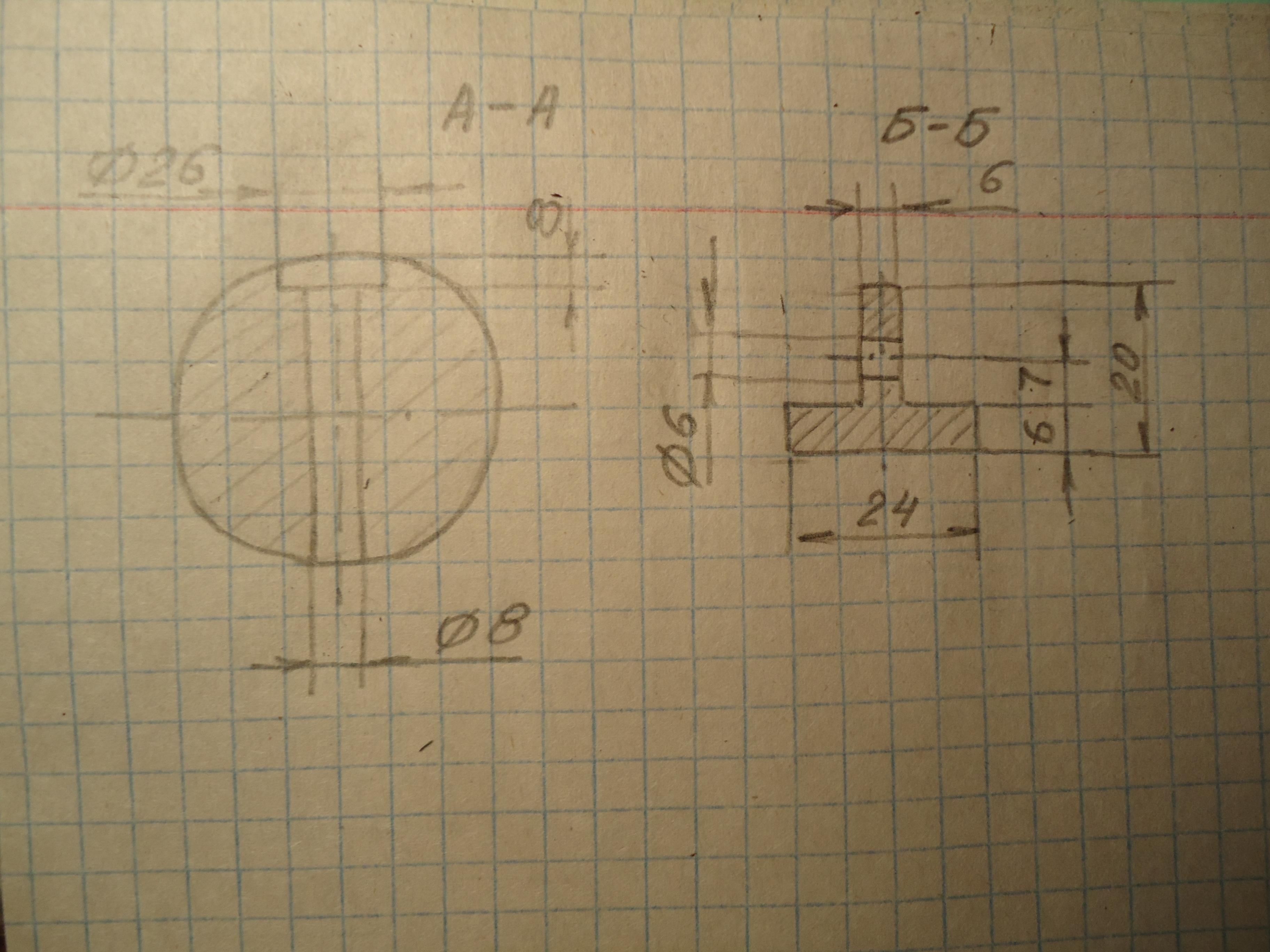

  Сечения А-А и Б-Б показаны на фото. Их можно расположить ниже чертежа на свободном месте листа.

   Размер диаметра вверху сечения А-А скорее всего ошибочный, т.к  он никак не может быть меньше 8. Я поставила там диаметр 26.

     Линии окружности сохраняются и сверху и снизу, т.к. при мысленном рассечении тел вращения контур сохраняется, а разрезают как раз цилиндрические отверстия.

 Надеюсь , что помогла вам.
