Question

Пожалуйста помогите, нужно начертить три вида

Answer 1

Ответ:

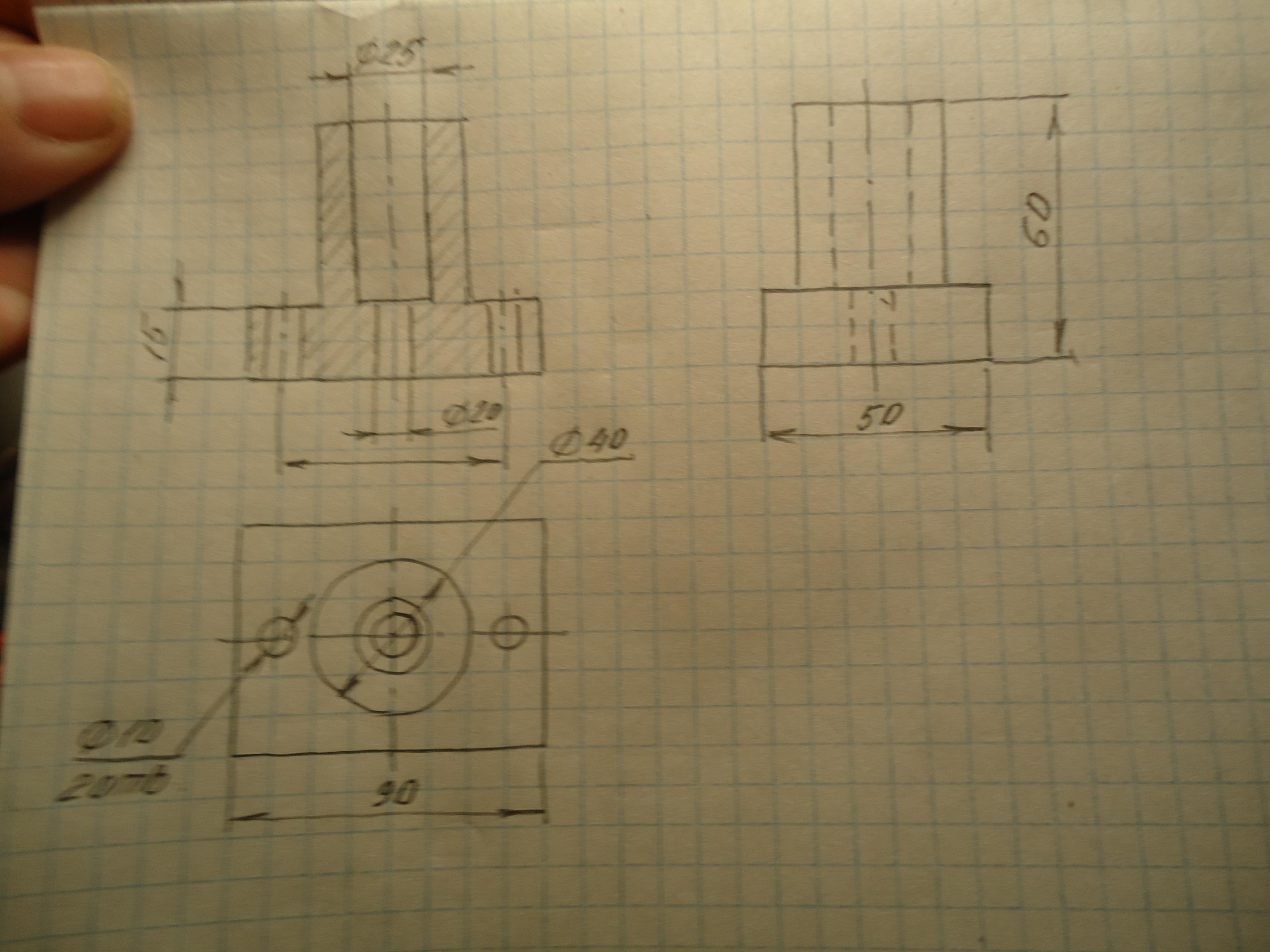

Построение чертежа из трёх проекций с фронтальным разрезом см. на фото.

Чертёж выполнялся от руки с сохранением пропорций на глаз.

Вам остаётся повторить его с помощью чертёжных инструментов, используя правильную толщину линий и размеры.

  Надеюсь, что смогла вам помочь.
