Question

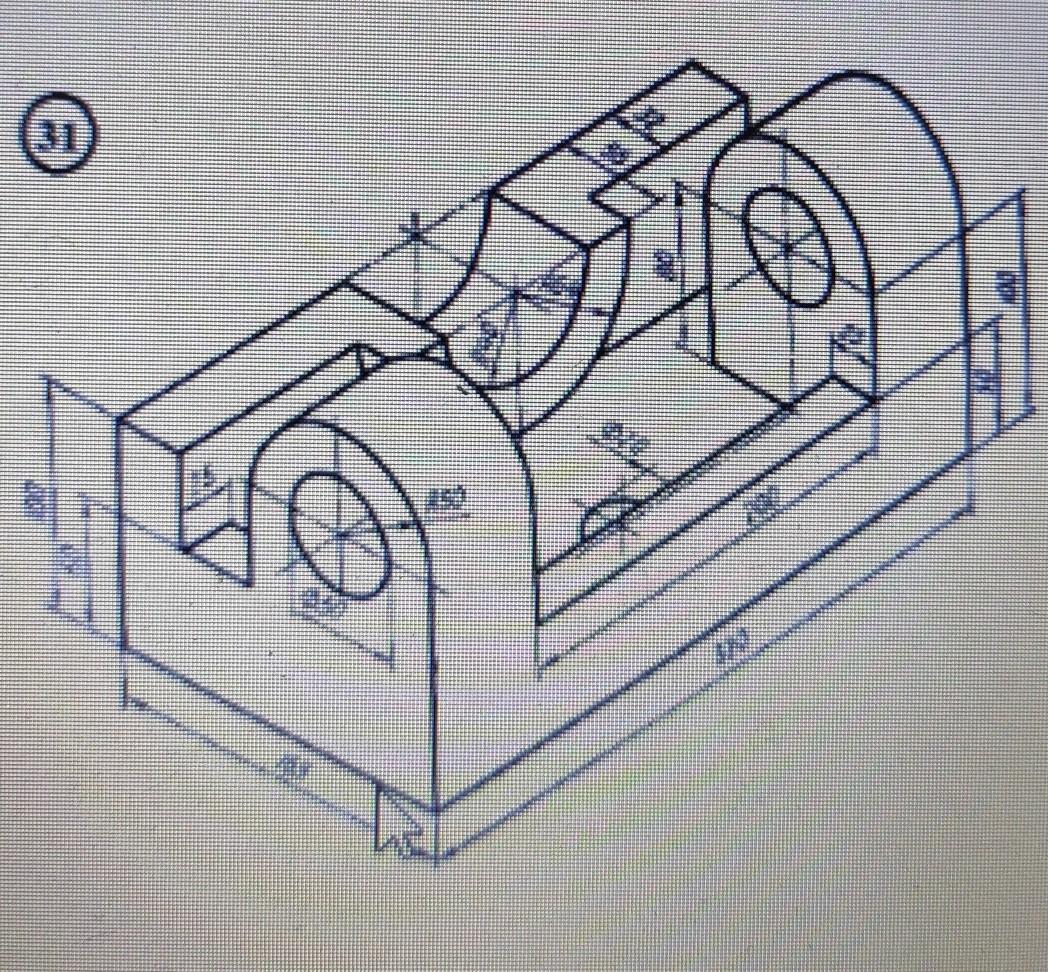

по аксонометрической проекции сделать 3 вида ​

Answer 1

Ответ:

Ответ с чертежом был неверен.  Я увидела свои ошибки и исправила чертёж.

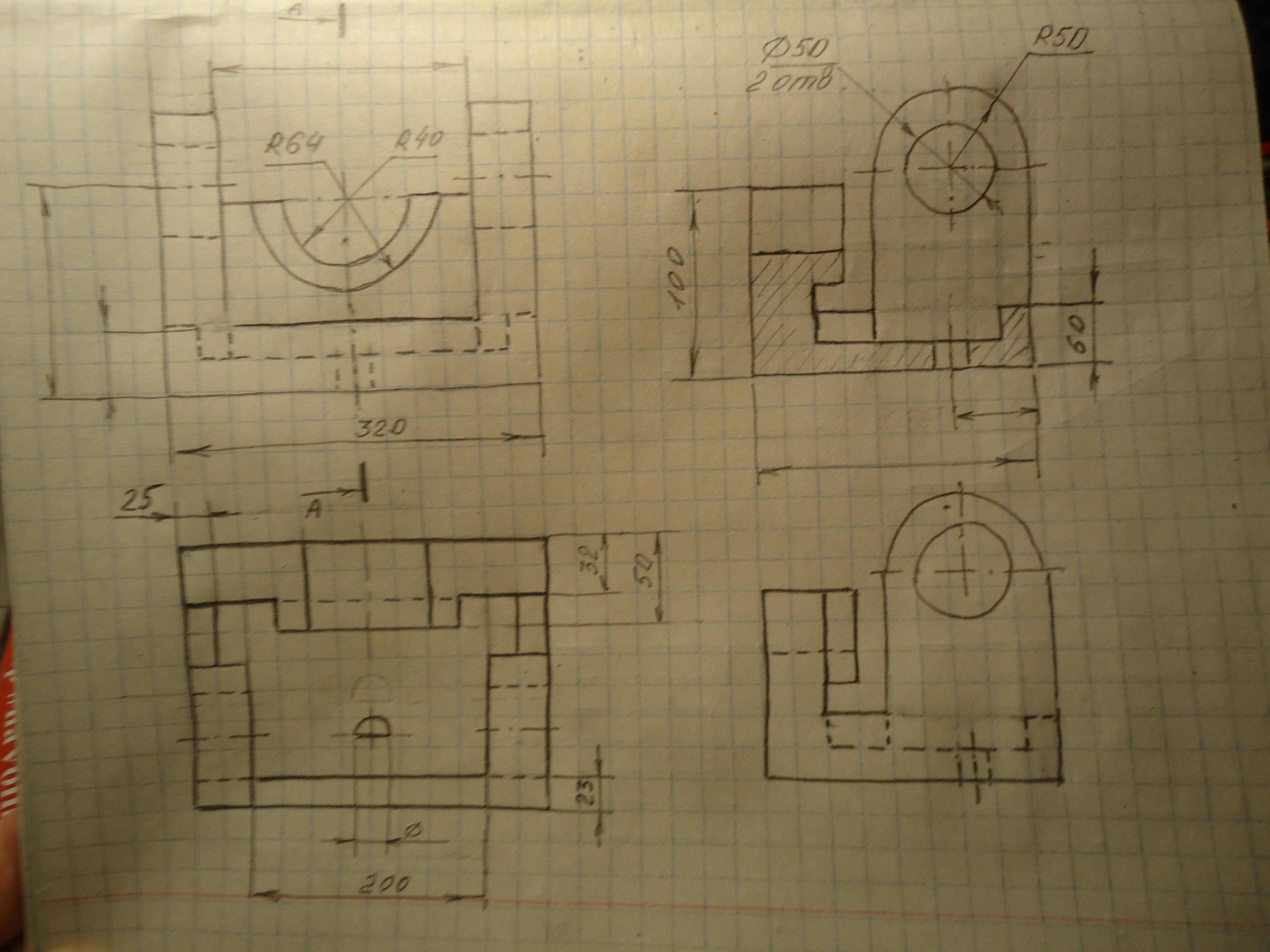

На фото новые изображения проекций детали. Вид слева  без разреза - внизу под профильным разрезом. Выберите, что вам нужнее.

 Надеюсь, что исправила правильно.
