Question

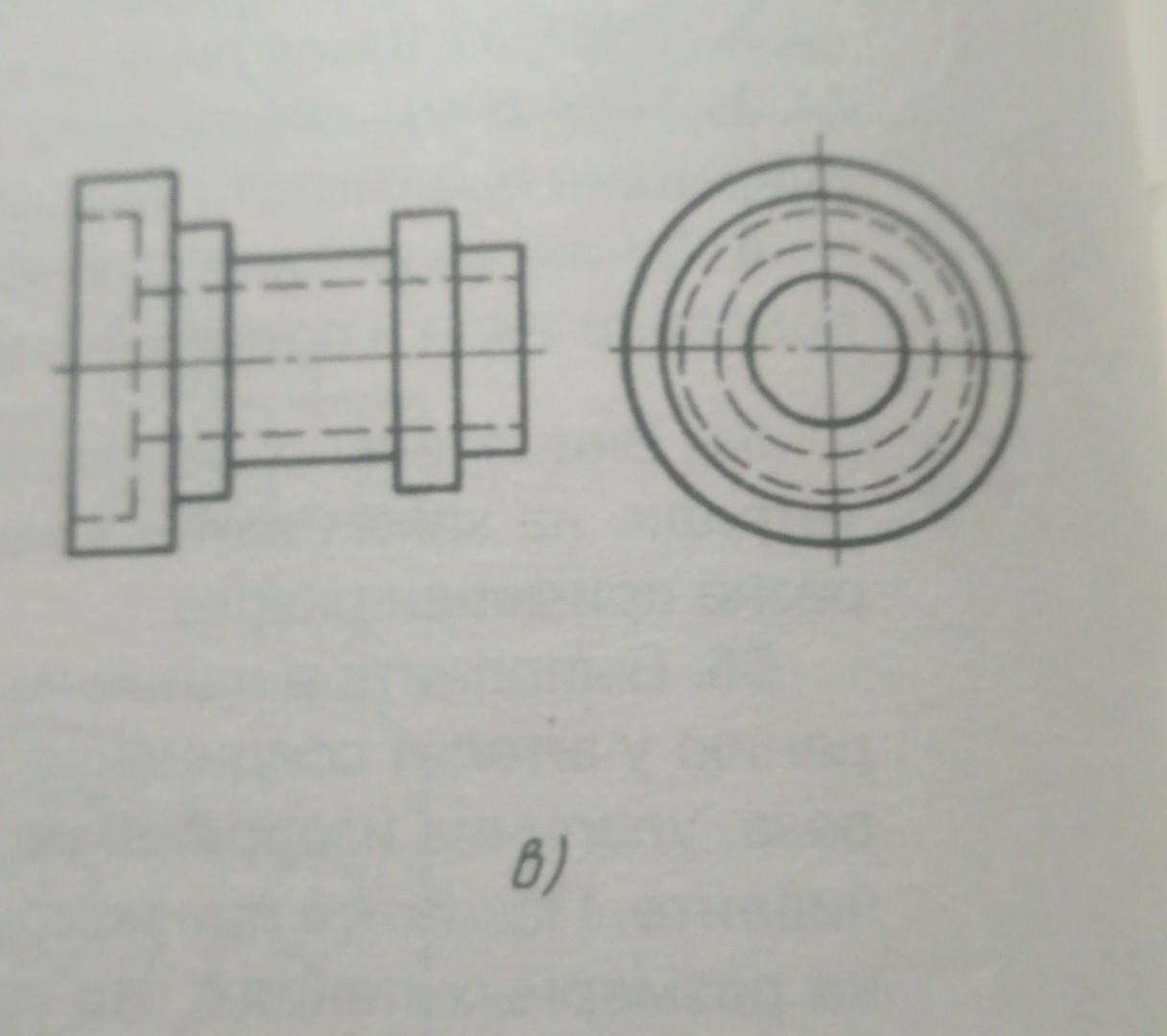

На рисунке представлен чертеж из двук изображений - вида спереди и вида слева. Вам необходимо перечертить вид спереди и перестроить его в соединение половины вида спереди и половина фронтального разреза. (вид слева не перечерчиваем).
Помогите пожалуйста ​

Answer 1

Ответ:

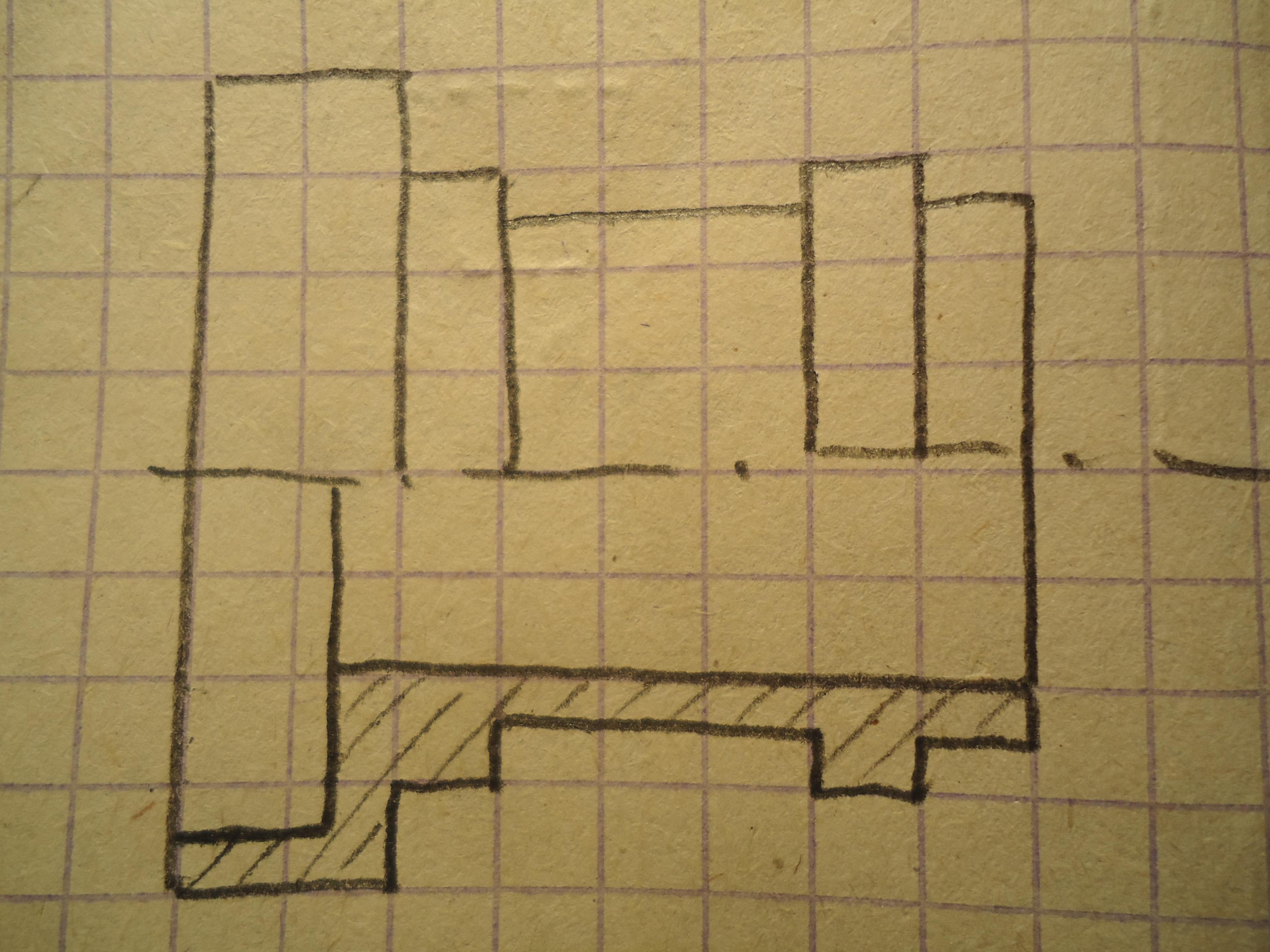

Вид спереди, где выполнено соединение половины вида и половины разреза см. на фото.

Размеры для построения выбираете произвольные с сохранением пропорций на глаз.
