Question

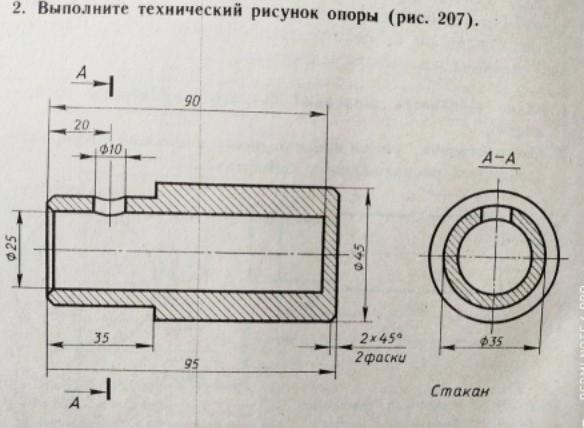

черчение спасите помогите
Я не понимаю немного что к чему
​

Answer 1

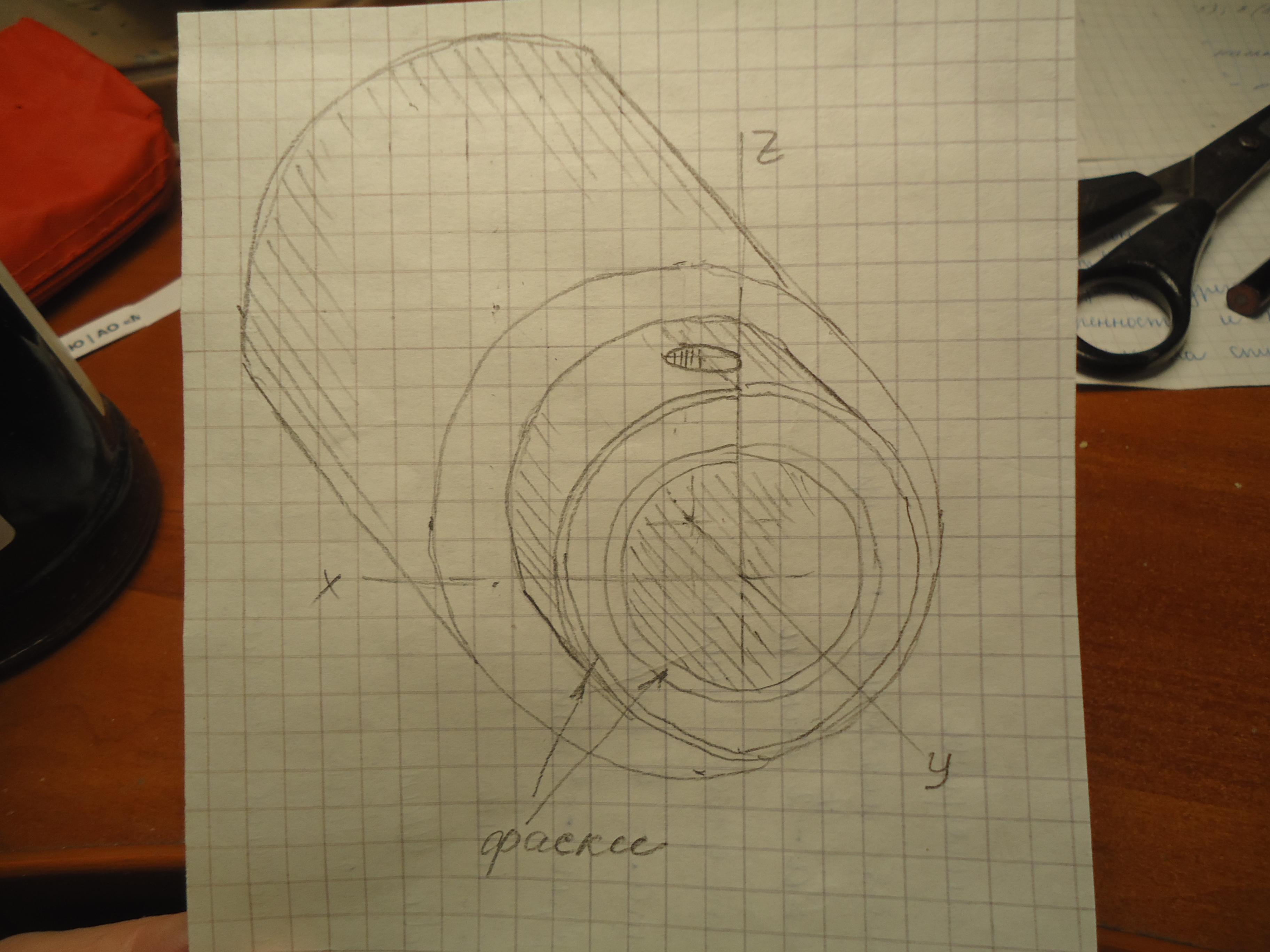

Ответ: Технический рисунок см.на фото

Объяснение:

Технический рисунок выполняется от руки с сохранением пропорций на глаз. Я применила для изображения косоугольную диметрию, т.к. в ней все окружности сохранят свою форму.

Единственное надо не забыть, что удаление по оси у будет в два раза меньше.

Штрихи, показывающие затемнения,  наносятся таким образом, как будто свет падает сверху из-за левого плеча.
